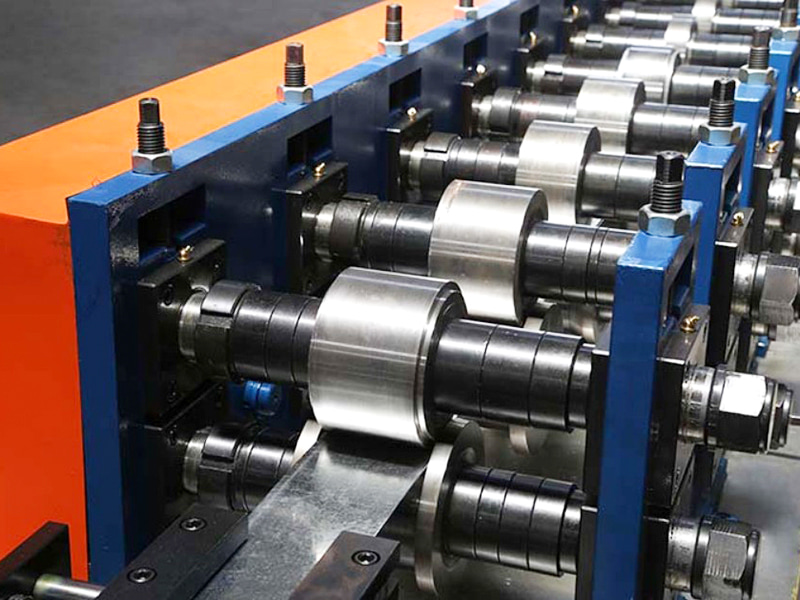

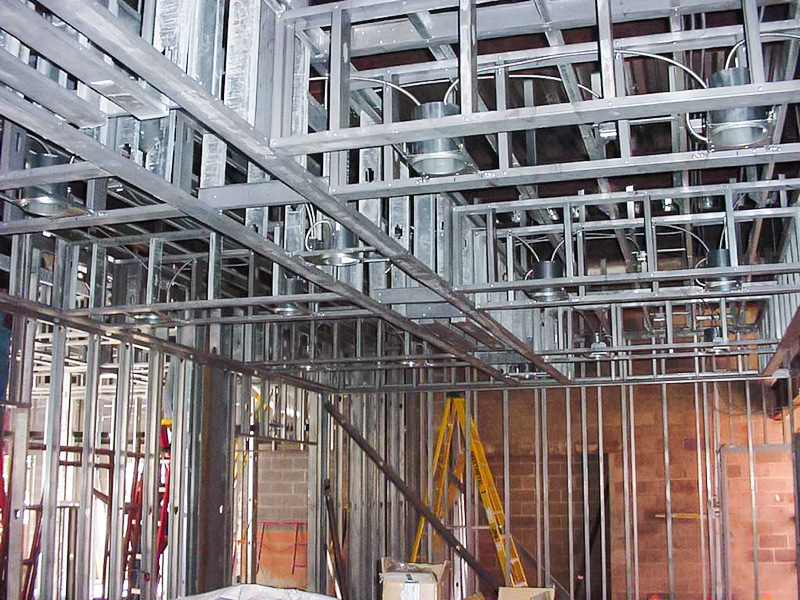

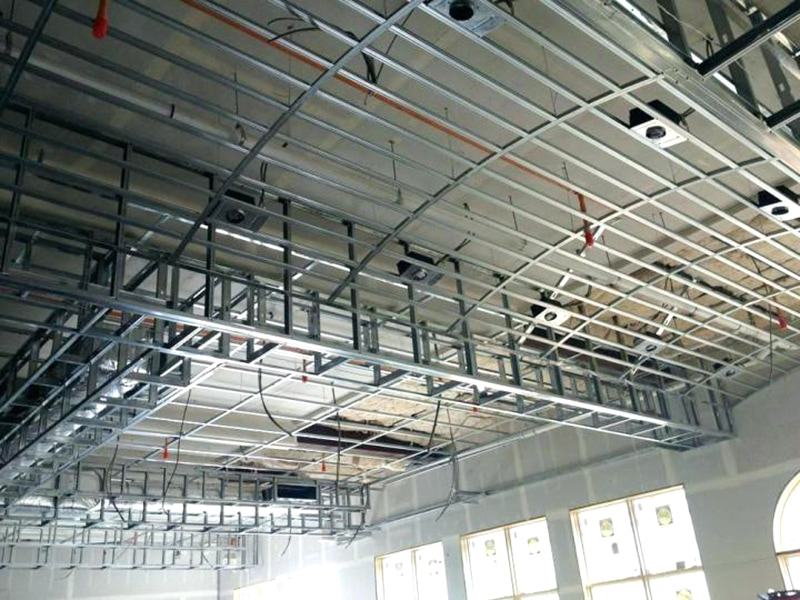

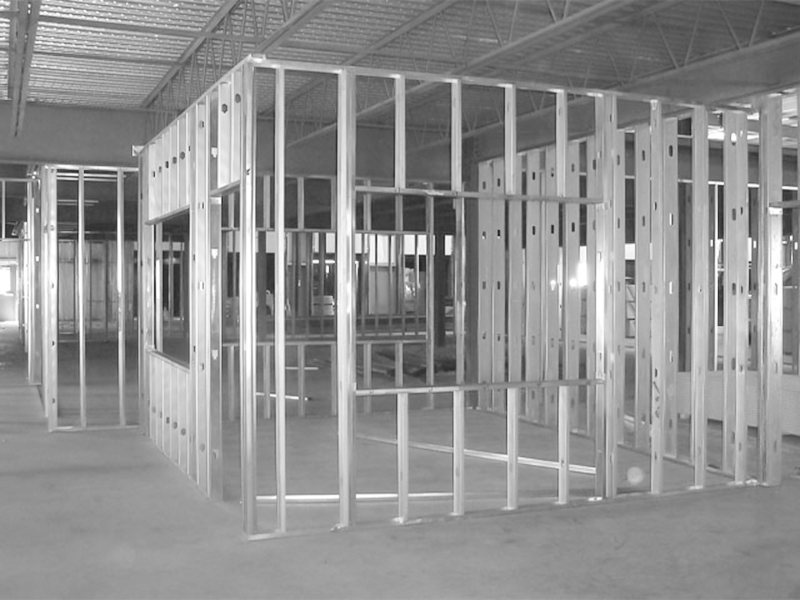

Stålbolte og sporrulleformningsmaskiner er automatiserede maskiner, der er specielt designet til kontinuerligt koldbøjning og plastisk deformering af kontinuerlige spoler af galvaniseret stålbånd (eller farvebelagt stålplade, aluminiumsstrimmel osv.) gennem flere sekventielt arrangerede ruller, og i sidste ende forme dem til letvægtsstålkølprofiler til konstruktion (såsom L-formede, T-formede, T-formede, V-formede, T-formede, køl). De bruges primært til storstilet, effektiv og højpræcisionsproduktion af letvægtsstålkølrammer til indvendige skillevægge, nedhængte lofter, ydervægge, støjskærme og andre bygningskonstruktioner.
Jiangyin Hailong Machinery Factory er Stålbolte- og sporrulleformningsmaskiner Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer Stålbolte- og sporrulleformningsmaskiner til salg.
Klassificering af udstyr:
Efter produkttype:

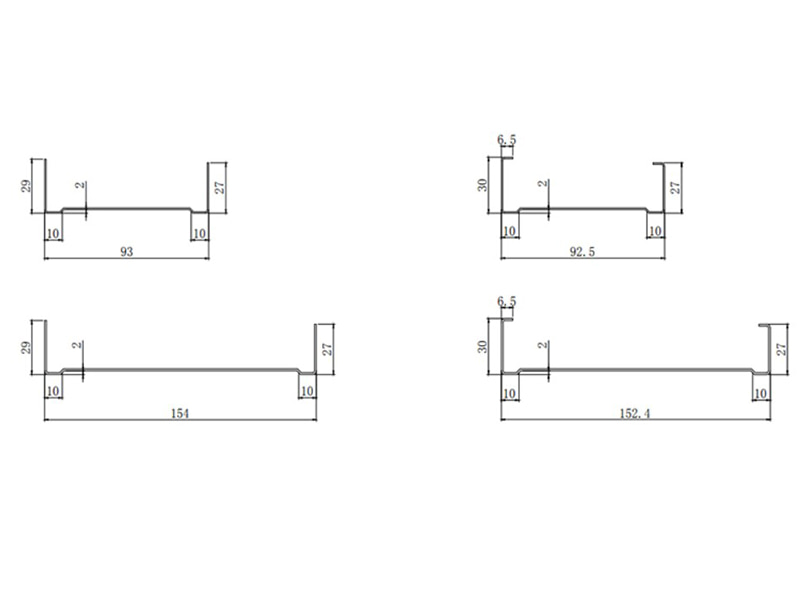

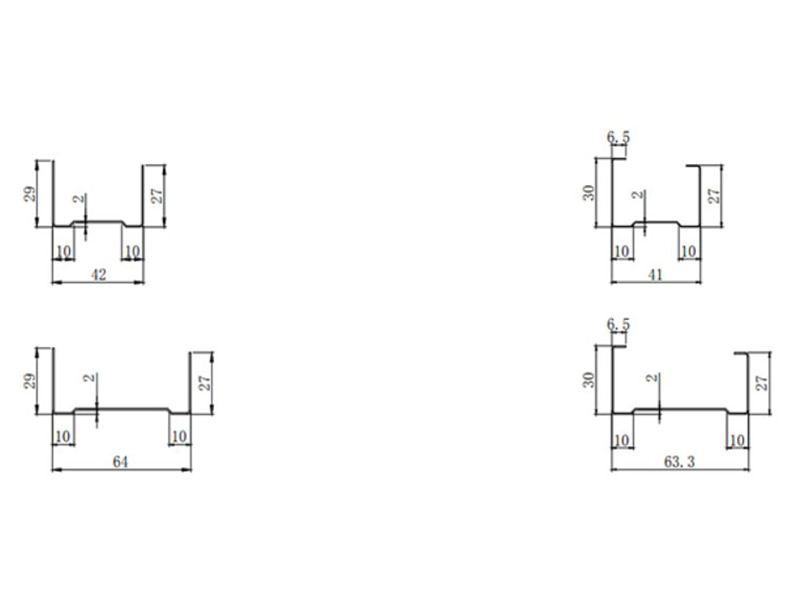

C-formet kølformningsmaskine
U-formet (trough-formet) kølformningsmaskine
L-formet/vinklet kølformningsmaskine
Specialiserede maskiner til andre specialformede køler (såsom V-formede, T-formede og kassetteformede køler)
Multifunktionskølmaskine: En række forskellige køltyper kan fremstilles ved at udskifte rullesamlingen.
Efter kørselsmetode:
Mekanisk transmission: Traditionel, relativt enkel struktur.
Hydraulisk drev: Høj effekt, velegnet til tykke materialer eller store tværsnit.
Servo Drive: Høj præcision, hurtig respons og fleksibel kontrol, hvilket gør det til mainstream af avanceret udstyr.
Efter struktur:
Gennemgående akseltype: Alle formningsrammer drives i serie via en lang drivaksel, hvilket resulterer i en kompakt struktur og fremragende stivhed.
Split/Segmented Type: Hver ramme er uafhængigt drevet (især servodrevet), hvilket giver ekstrem fleksibilitet og nem justering af rullespalten.
Efter niveau af automatisering:
Basistype (kræver manuel læsning og losning)
Semi-automatisk type
Fuldautomatisk type (inkluderer automatisk afrulning, opretning, formning, servostyret skæring i længden og automatisk stabling/ballepresning)
Nøglefunktioner og fordele
Høj effektivitet: Kontinuerlig produktion med hastigheder på 30-150 m/min eller endnu højere, langt over stempling i et stykke eller traditionelle forarbejdningsmetoder.
Høj præcision: Formningsvalserne er præcisionsbearbejdede og udstyret med et avanceret servokontrolsystem for at sikre dimensionsnøjagtighed og rethed af kølsektionen, med tolerancer typisk inden for ±0,1 mm til ±0,3 mm.
Materialebesparelser: Koldvalseformning er en plastisk deformationsproces, der praktisk talt ikke producerer spåner, hvilket resulterer i en materialeudnyttelsesgrad på næsten 100 % (kun en lille mængde tab forekommer under skæring).
Forbedrede materialeegenskaber: Koldvalseformning giver en vis grad af koldbearbejdningshærdning, hvilket kan øge styrken og stivheden af den færdige køl betydeligt.
Fleksibilitet: Ved at udskifte formevalserne med forskellige former, kan den samme maskine producere køl i forskellige tværsnitsformer og størrelser (såsom C-formede og U-formede køl med varierende højder, bredder og tykkelser). Værktøjsomkostningerne er relativt lave.
Høj automatisering: Hele processen, fra udrulning til skæring og udtømning, er fuldautomatisk, hvilket reducerer manuel indgriben, sænker arbejdsintensiteten og forbedrer produktionsstabilitet og -konsistens.
Fremragende overfladekvalitet: Da rulleformning udføres, er skaden på den galvaniserede eller coatede overflade af råmaterialet minimal, hvilket resulterer i et overlegent færdigt produktudseende.
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.40 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Cr12MoV | Vakuum hærdning |
| Hovedaksel | φ75, 45# Stål | Hærdning og hærdning |
| Dannelse af grupper | 15 | |
| Hovedmotoreffekt | 7,5KW | |
| Køremetode | 1,2 tommer dobbeltkædedrev | |

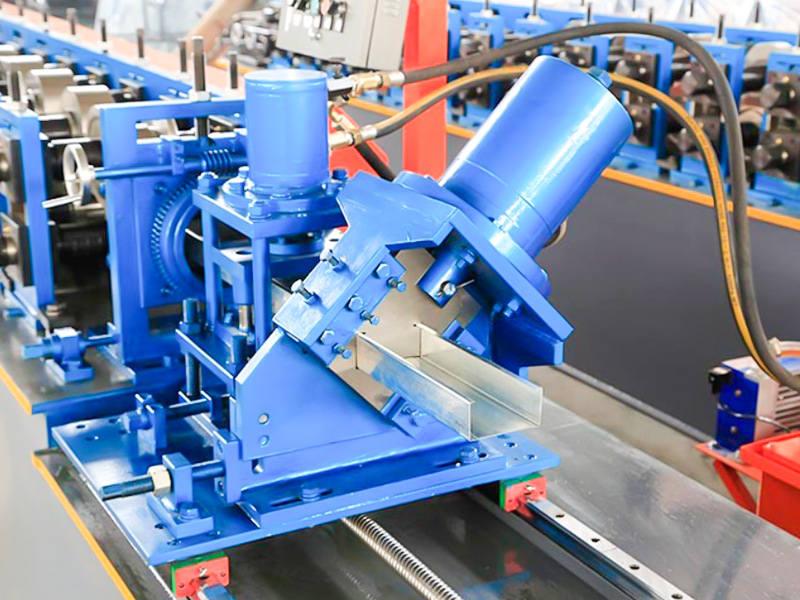

| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 11KW |

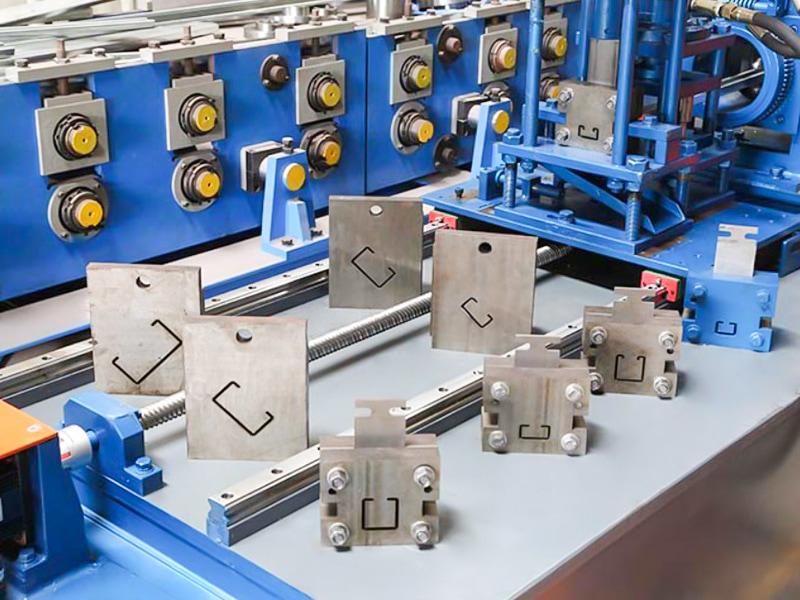

| Hulningstilstand | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 2,2KW |
| Kontrolsystem | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 18 meter | |
| Udstyr Vægt | Omkring 5-ton | |
| Råmaterialetykkelse | 0,6-1,2 mm | Q235 galvaniseret spole |
| Produktionshastighed | Over 25m/min | |
