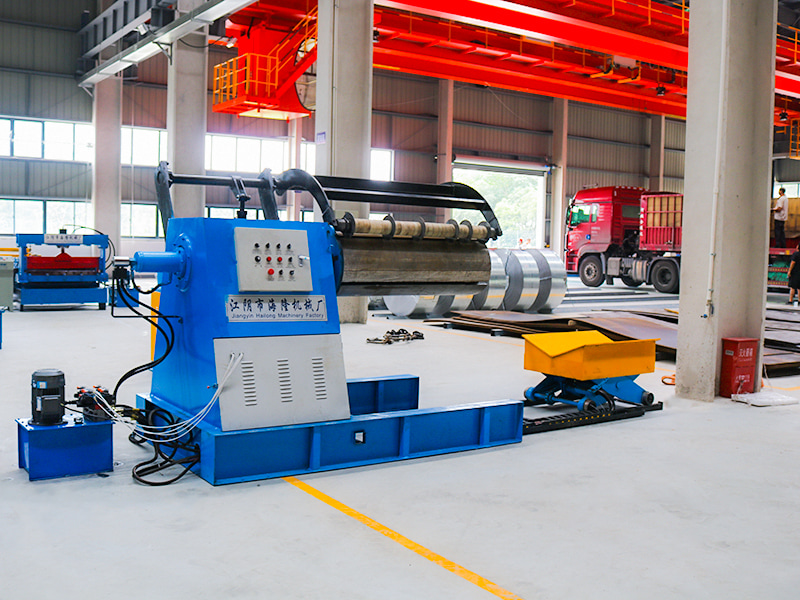

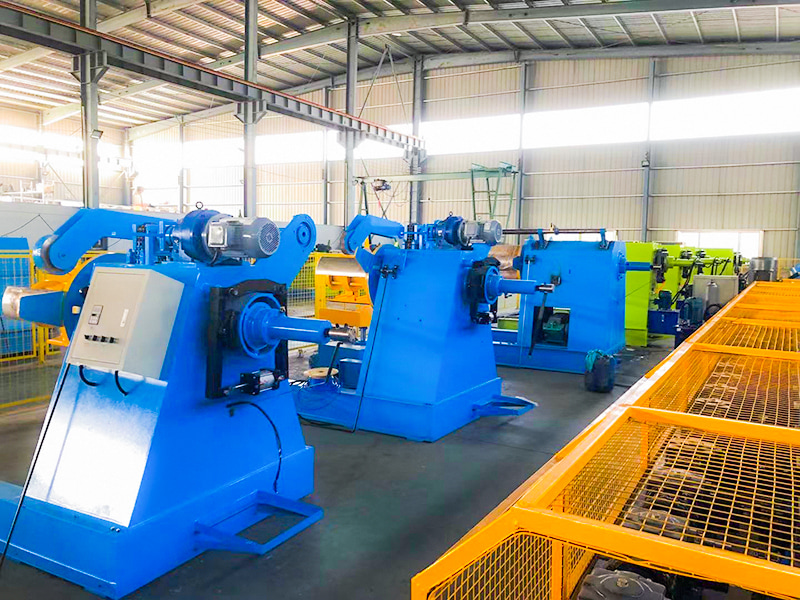

En stålspiral hydraulisk uncoiler er et nøgleudstyr, der bruges i pladebearbejdningslinjer (såsom rulleformningslinjer, spaltelinjer, skære-til-længde linjer og stanselinjer) til at understøtte, afvikle og kontrollere metalspoler (stål, aluminium, kobber osv.). Dens kerneegenskab er dens brug af et hydraulisk system som den primære kraft- og kontrolmetode.
Jiangyin Hailong Machinery Factory er Steel Coil Hydrauliske Uncoilers Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer Steel Coil Hydrauliske Uncoilers til salg.
Hovedkomponenter:
Ramme/Base: Understøtter hele enheden.

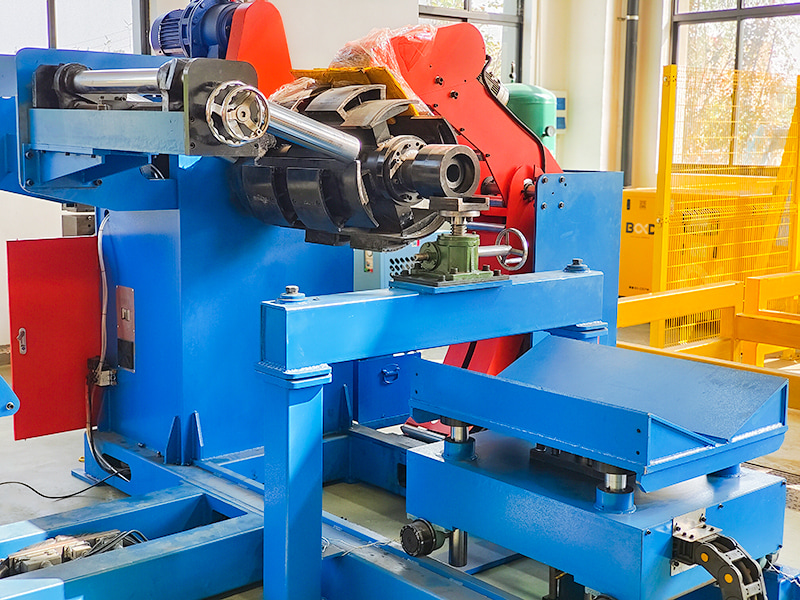

Hydraulisk ekspansions- og sammentrækningsspole: Kernekomponenten, der indeholder en hydraulisk cylinder og ekspansions- og sammentrækningsmekanisme (sektorplader, pyramidebøsninger osv.).
Spindel og lejer: Understøt spolens rotation.

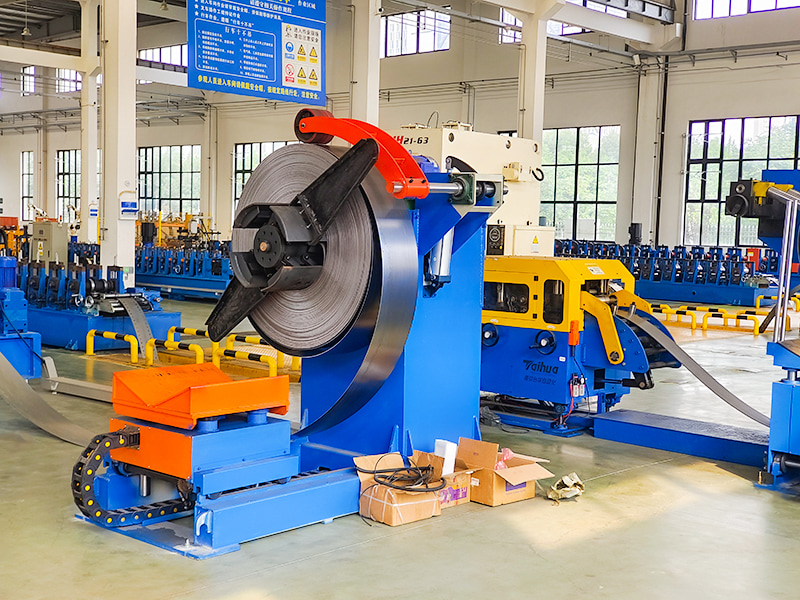

Pressearm (Press Roller): Drevet af en hydraulisk cylinder presser pressearmen ned på spolens ydre ring.

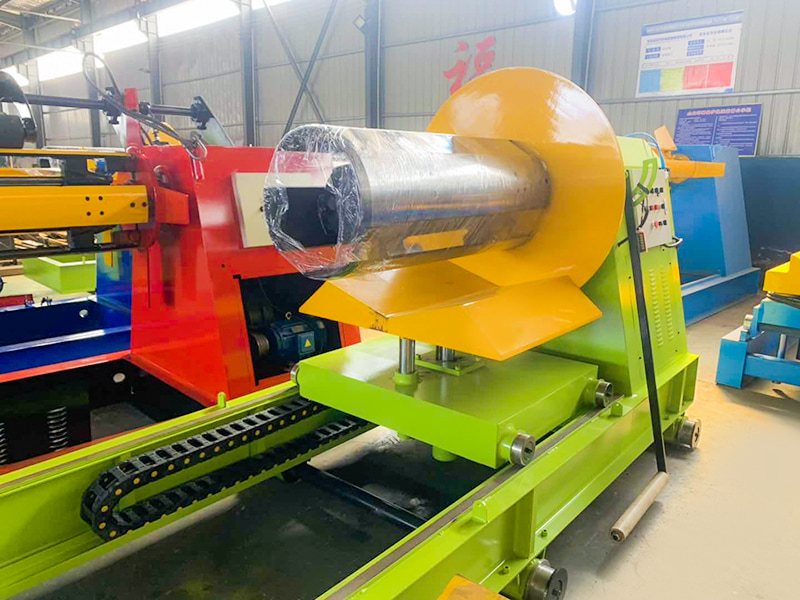

Bærearm/bærevogn: Giver ekstra støtte til spolen.
Bremsesystem: Typisk genererer en hydraulisk skivebremse eller hydraulisk motor afviklingsspændingen.
Drivsystem: Spindlen kan drives af en motor og reduktionsgear eller af en hydraulisk motor.
Hydraulikstation: Inkluderer en hydraulisk pumpe, motor, olietank, styreventilblokke (retningsventiler, proportionalventiler/servoventiler, trykventiler, flowventiler osv.), køler, filter osv.
Elektrisk kontrolsystem: PLC, berøringsskærm (HMI), sensorer (nærhedskontakter, indkodere osv.) osv., der bruges til at modtage kommandoer, overvåge status og præcist styre hydrauliksystemets drift.
Hjælpeenheder: Såsom Coil Centrering Device (CPC) og kantstyr.
Oversigt over arbejdsgange:
Coil Loading: En kran eller trolley hejser coilen op på uncoilerens støttearm/vogn. Støttearmen hæves, eller trolleyen bevæger sig for at flugte spolen nogenlunde med midten af rullen.
Spoleindsættelse og -spænding: Spolen (i dens reducerede diameter) indsættes i det indvendige hul i spolen. Det hydrauliske system driver spolen til at udvide sig og understøtter spolens indvendige væg.
Spolearm/trolleytilbagetrækning: Støtteanordningen sænker eller bevæger sig.
Pressearm ned: En hydraulisk cylinder driver pressearmen (presserullen) ned og presser det yderste lag af spolen.
Gevind- og spændingsetablering: En operatør eller et automatiseret system trækker strimlens hoved gennem efterfølgende udstyr (såsom et glattejern). Bremsesystemet aktiveres for at etablere den nødvendige afviklingsspænding.
Afvikling: Produktionslinjen starter, og spindlen (drevet af en elektrisk eller hydraulisk motor) roterer rullen og spolen for at afvikle. Pressearmen hæves gradvist, efterhånden som spolens diameter falder, mens bremsesystemet konstant giver en stabil spænding.
Afladning: Når spolen er udtømt, hæves pressearmen, spolen komprimeres hydraulisk, og spolens støttearm/vogn bevæger sig til en støtteposition for at fjerne den tomme spolekerne og forberede den næste cyklus.
| Type | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Materialebredde (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Materialetykkelse (mm) | 3 | ||||
| Indre Dia. (mm) | φ450 ～ 530 | ||||
| Ydre Dia. (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Vægt (Kg) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| Hastighed (m/min) | 15 | ||||
| Udvider | Hydraulisk ekspansion | ||||
| Maskinvægt (Kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Machine Sie (mm) | 1,7×1,3×1,4 | 1,8×1,4×1,4 | 2,0×1,5×1,6 | 2,5×1,8×1,8 | 3,0×2,0×2,0 |
| Strøm | AC 3Ph 380V (kan tilpasses) | ||||
