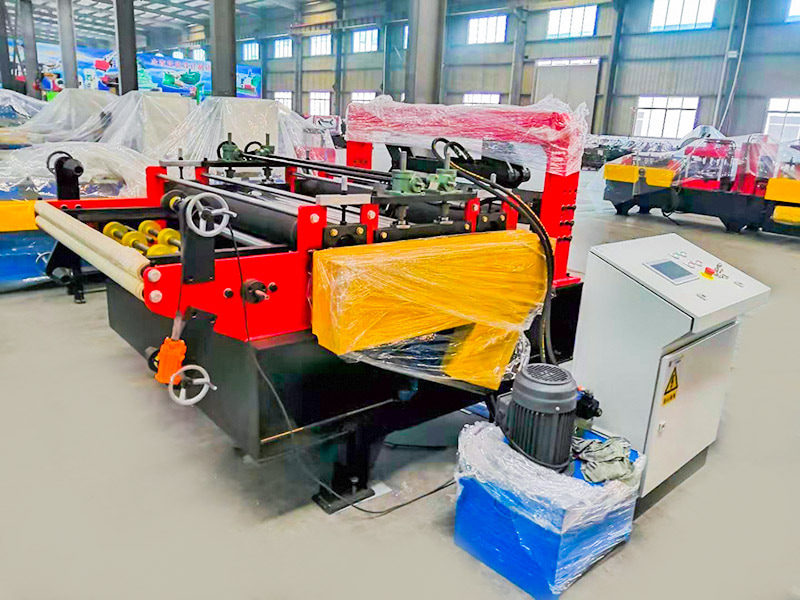

Simple Coil Flattening and Cutting Machine er en økonomisk to-i-en maskine til forbehandling af metalplader, der tilbyder en enkel struktur, grundlæggende funktioner og lave omkostninger. Den integrerer spoleaffladning og skæring i længden i en enkelt, strømlinet produktionslinje, hvilket muliggør kontinuerlig bearbejdning fra spole til flad plade. Designet til lav-budget applikationer i lille skala og opfylder de grundlæggende krav til "udrulning, nivellering og afskæring i længden."
Jiangyin Hailong Machinery Factory er Enkel coil fladning og skæremaskine Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer Enkel coil fladning og skæremaskine til salg.
Kernefunktioner:
Afrulning (afvikling): Understøtter og ruller langsomt spolen af, hvilket aflaster spolens stress.
Udjævning (udligning): Mekaniske valser eliminerer deformationer som bølgede kanter, vridninger og krumning, hvilket genopretter fladheden.
Klipning (skæring til længde): Skærer den kontinuerligt tilførte (fladede) metalstrimmel til enkelte ark med en forudindstillet længde.
Udstyrsfunktioner:
Enkel struktur: Ingen komplekse automatiseringssystemer, kompakt mekanisk design og lille fodaftryk (typisk 5-10 meter i længden).
Manuel betjening er fremherskende: Manuel belastning af spole, parameterjustering (såsom udjævning af rulletryk) og arkindsamling afhænger af operatørens erfaring.
Funktionaliteten er strømlinet: Fokuserer udelukkende på afvikling og nivellering, og mangler avancerede funktioner som automatisk banekorrektion, spændingskontrol og præcisionsskæring.
Lavpris: Prisen er cirka 1/5 til 1/3 af en fuldautomatisk nivelleringslinje (typisk titusindvis af RMB).
Lavt strømforbrug: Motoreffekten er relativt lav (typisk 11kW til 30kW), hvilket gør den velegnet til små værksteder.
Typisk struktur:

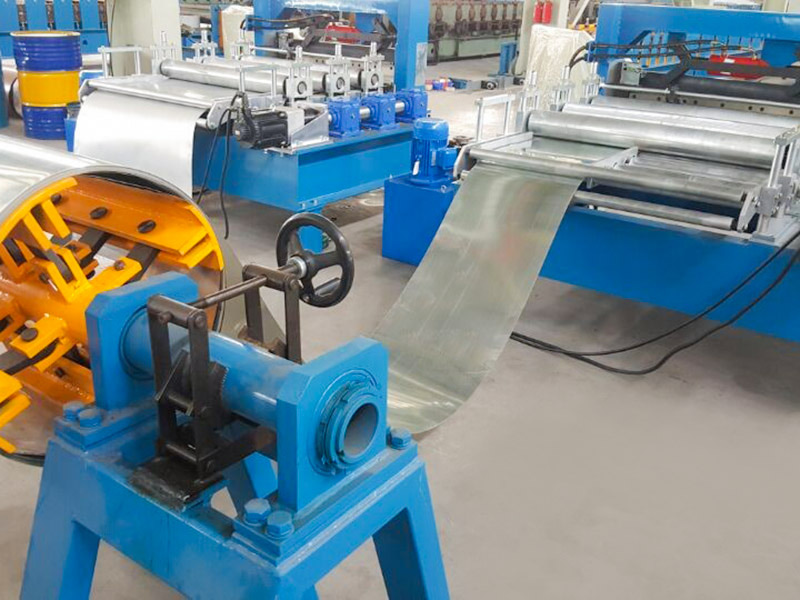

Afrulningsstativ: En simpel kegleformet eller udkraget struktur med en manuelt udvidende og sammentrækkende rulle for at fastgøre spolen.
Fremføringsplatform: Fører strimmelhovedet manuelt ind i nivelleringsmaskinen.

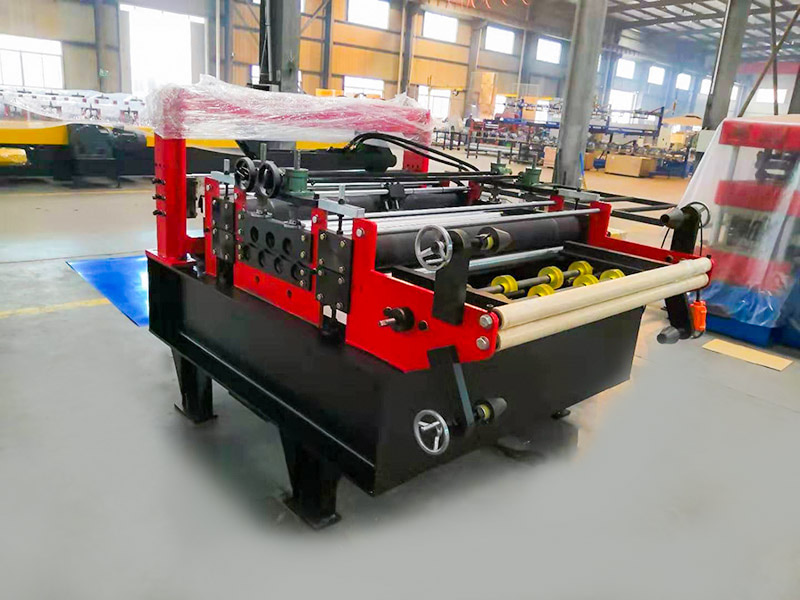

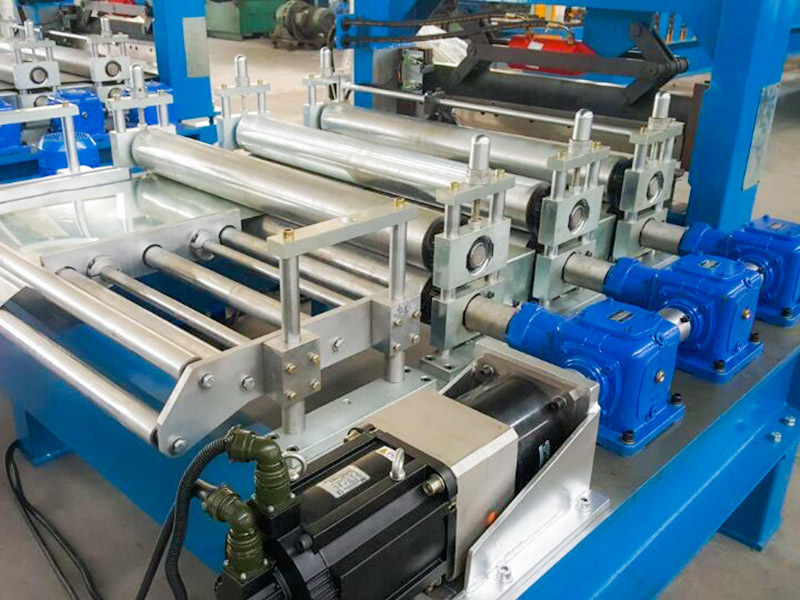

Nivelleringsenhed: Kerneenheden, der indeholder 5 til 9 nivelleringsruller (færre end på avancerede modeller), korrigerer deformation gennem rullebøjning.

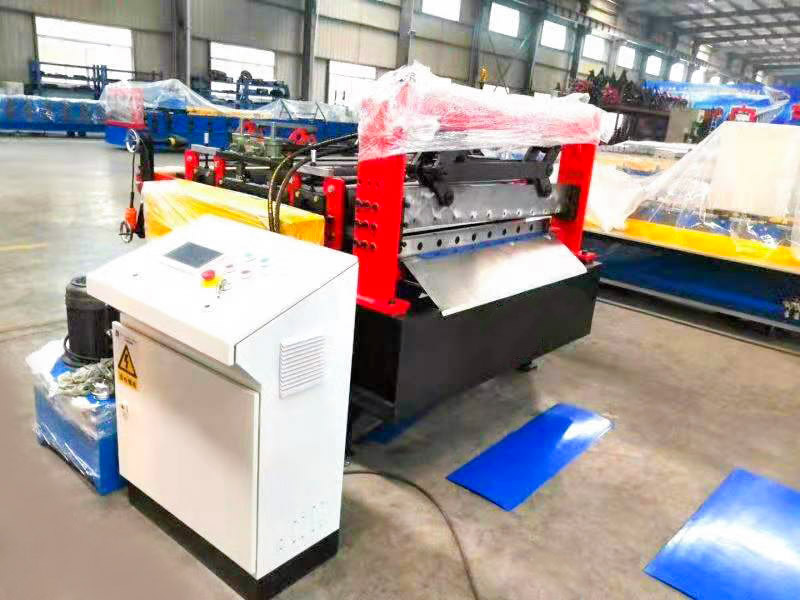

Klipningsenhed:
Hydraulisk saks: Lav pris og nem vedligeholdelse, velegnet til tykkelser ≤3 mm (det almindelige valg).
Pneumatisk saks: Endnu mere overkommelig, kun egnet til metalplader ≤1,5 mm (udsat for deformation).
Skærestativ: Modtager de udjævnede plader til manuel håndtering og stabling.
| Strømkrav | Spænding | 380V/50Hz/3Ph (kan tilpasses) |
| Hovedmotoreffekt | 7,5KW | |
| Cutter Power | 5,5KW | |
| Produktionshastighed | 10-15m/min | |
| Tykkelse af struktur | 18 mm | |
| Aksel diameter | 80 mm | |
| Kør | Gear | |
| H Stål | 400 mm | |
| Skærm | HMI | |
| Type af skæring | Længdesæt og efterskæring | |
| Kontrolsystem | PLC Siemens | |
| Installationsdimension (afhænger af det endelige design) | 3,6m×1,5m×1,2m | |
| Samlet vægt (ca.) | 3,0T | |
