Motorvejs autoværnsrulleformningsmaskinen er en automatiseret koldformningsmaskine, der er specielt designet til kontinuerlig produktion af W-bjælkeværn. Ved hjælp af flere sæt præcisionsruller koldformer den gradvist metalspoler (typisk galvaniseret stål eller aluminiumslegering) til autoværnpaneler med tredobbelt- eller dobbeltkorrugerede tværsnit, der opfylder nationale og internationale sikkerhedsstandarder. Det er et kerneproduktionsudstyr til trafikbeskyttelsesprojekter.
Jiangyin Hailong Machinery Factory er Highway Guardrail Rulleformningsmaskiner Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer Highway Guardrail Rulleformningsmaskiner til salg.
Kernefunktioner og tekniske egenskaber:
1. Dedikeret bølgeformning

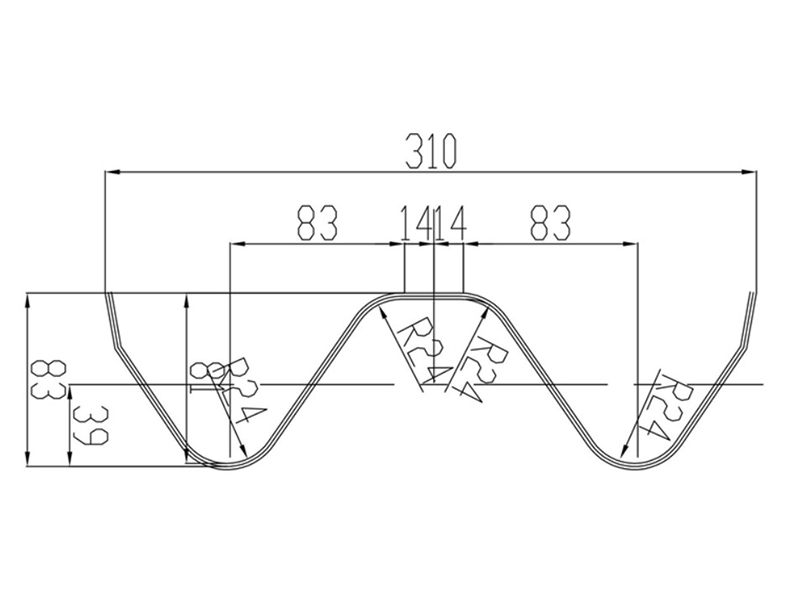

Double-Beam Guardrail (W-Beam): Standardtype, med en bølgehøjde på 85 mm og en pladetykkelse på 3-4 mm, velegnet til almindelige vejstrækninger.
Triple-Beam Guardrail (Thrie-Beam): Forstærket type, med en korrugeringshøjde på 85 mm og en pladetykkelse på 4 mm, velegnet til højrisikosektioner (såsom broer og kurver).
Gradvis overgangsværn: Et specielt rullesystem opnår en jævn overgang fra smalt til bredt tværsnit (såsom i begyndelsen af en vejende).
2. Højstyrke materialebehandling
Anvendelige materialer: S350GD~S550GD højstyrke galvaniseret stål (trækstyrke 350-550 MPa), tykkelsesområde 2,0-4,5 mm.
Formningstrykket kan nå over 800 tons, hvilket sikrer præcis plastisk deformation af stål under høj styrke.
3. Ultra-Høj-Speed Kontinuerlig Produktion
Linjehastigheder på 60-120 m/min (ca. 15-30 km pr. dag), der opfylder behovene for storstilet motorvejsbyggeri.
Servo flyvende savskæringsnøjagtighed ≤±0,5 mm, hvilket sikrer glatte, gratfrie snit.
5. Online stansning og mærkning

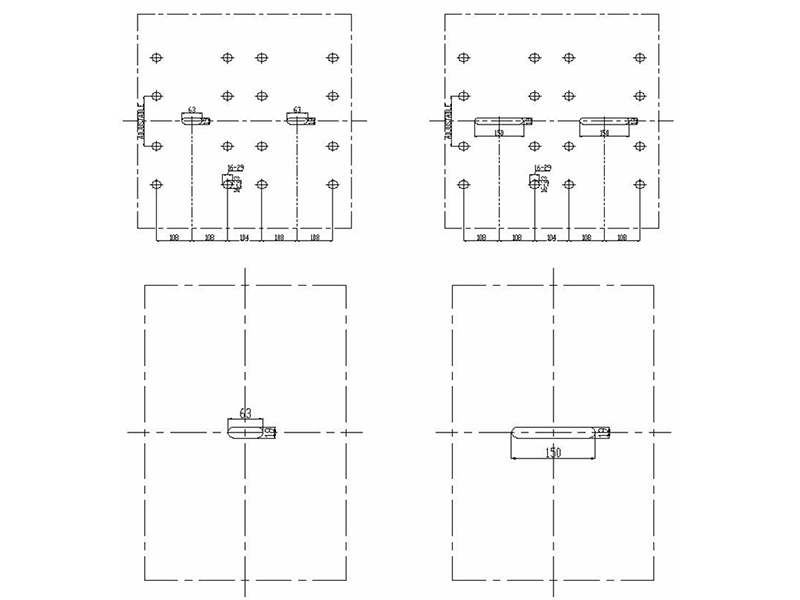

Udstanser samtidig tilslutningshuller (boltfastgørelsespunkter) og anti-blokerende blokmonteringshuller.
Valgfri lasermærkning for produktionsbatch/standardnumre (f.eks. GB/T 31439).
Kerneudstyrskomponenter:
Heavy-Duty Uncoiler: Kapacitet 10-20 tons stålspoler, hydraulisk udvidelig og tilbagetrækkelig rulle og automatisk centrering.

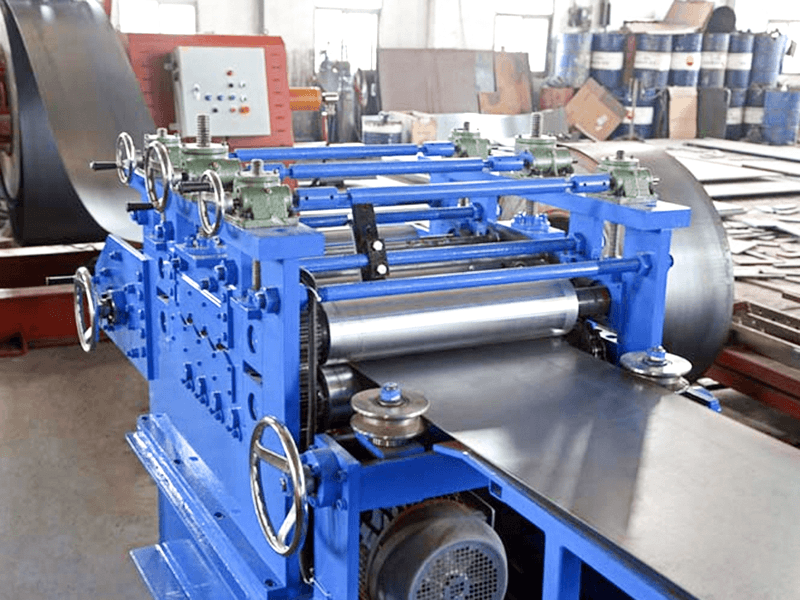

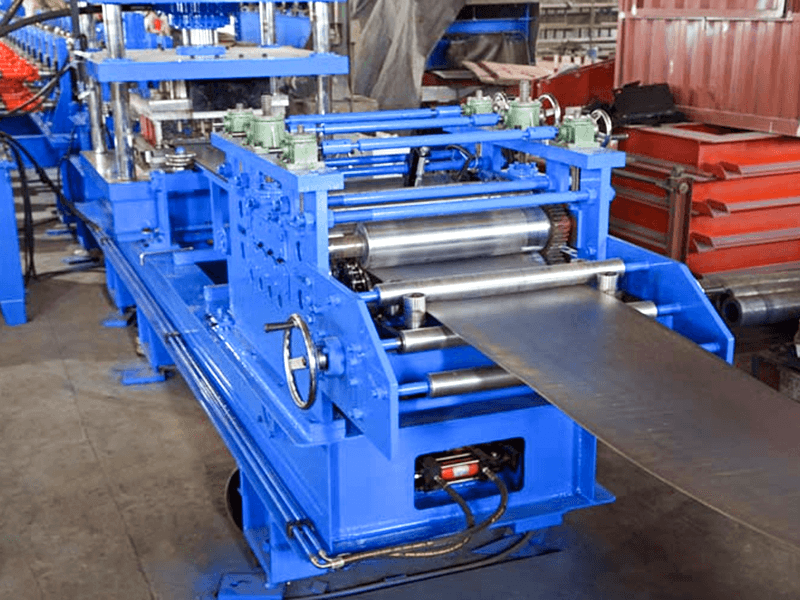

Ni-valser nivellering: Eliminerer spolespænding og opnår en fladhedstolerance på ≤1 mm/m.
Styreservoføder: Højpræcisions fotoelektrisk afvigelseskorrektion sikrer, at strimlen kommer ind i formningsområdet i en lige linje.

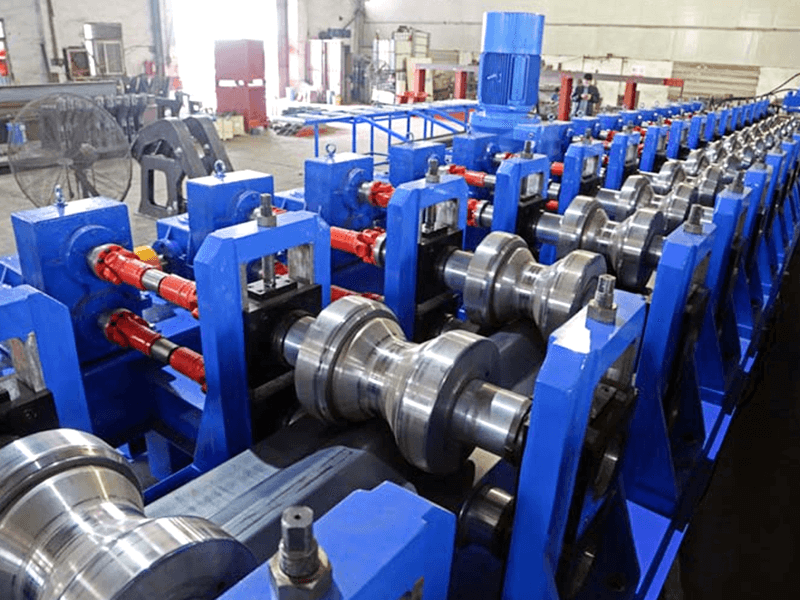

Formemaskine (kerne): 16-25 sæt hårdmetalvalser (Cr12MoV hærdet), der udfører progressiv formning i tre trin:
• Forbøjning → Korrugeringspresning → Dimensioneringskalibrering

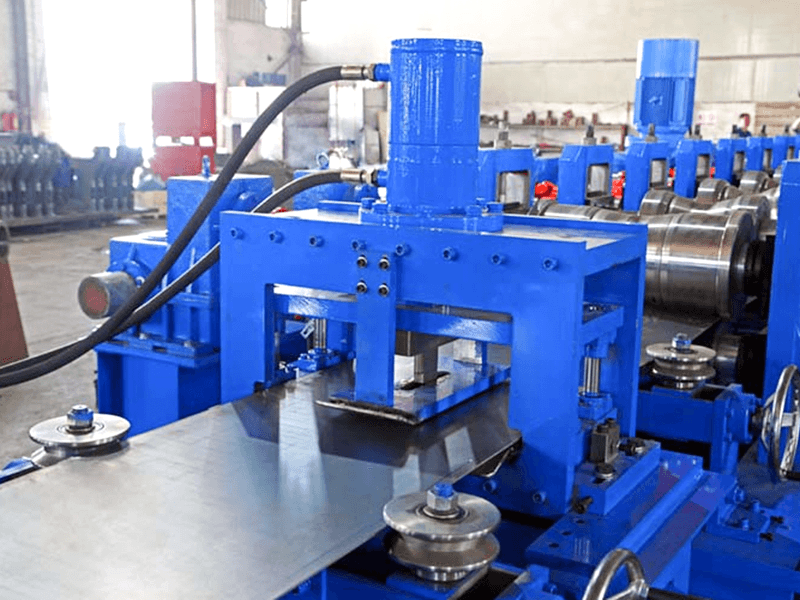

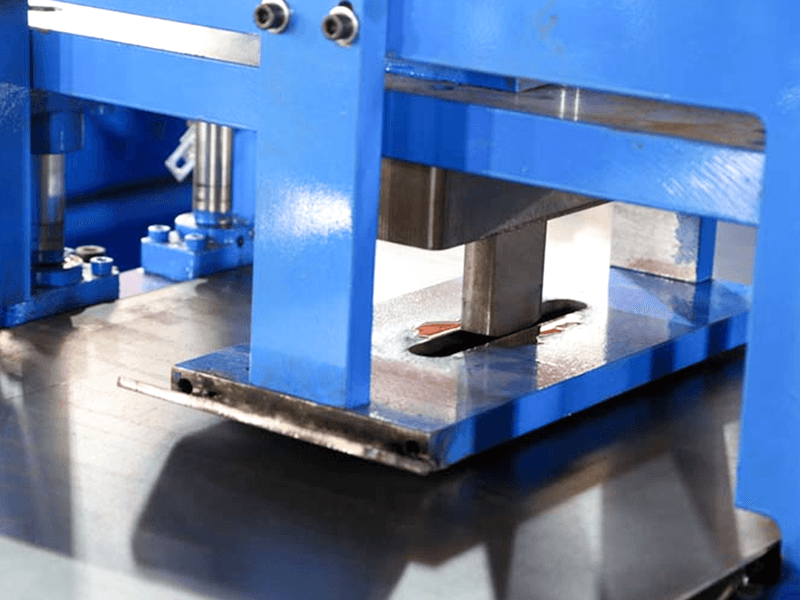

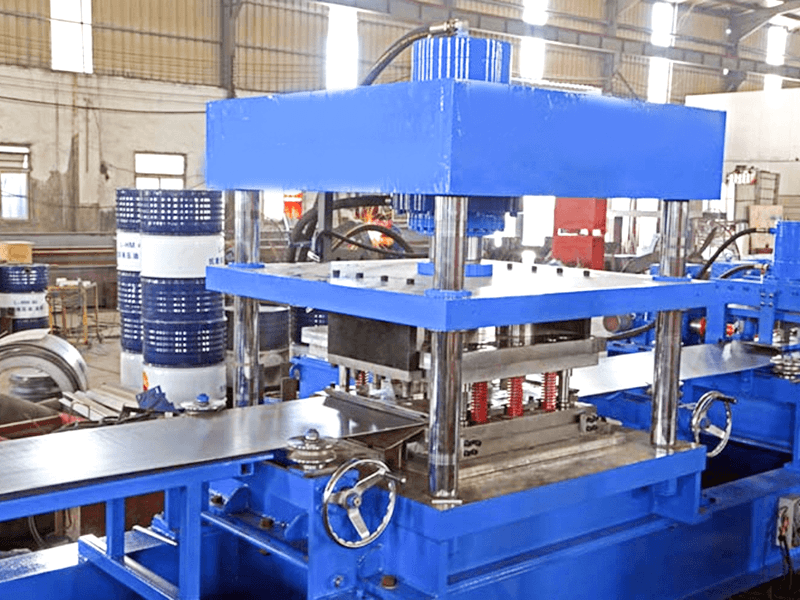

Online stansesystem: Hydraulisk/servo-drev, hurtigt udskiftning af matrice, huldelingstolerance på ±0,2 mm.
Dynamisk flyvende savskæring: Savklingen bevæger sig synkront med autoværnet, med kølevæske for at forhindre overophedning.

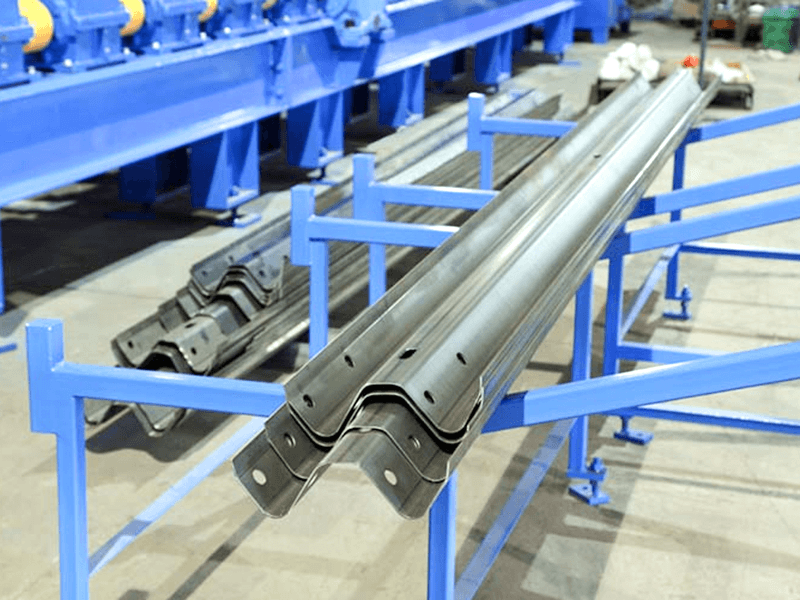

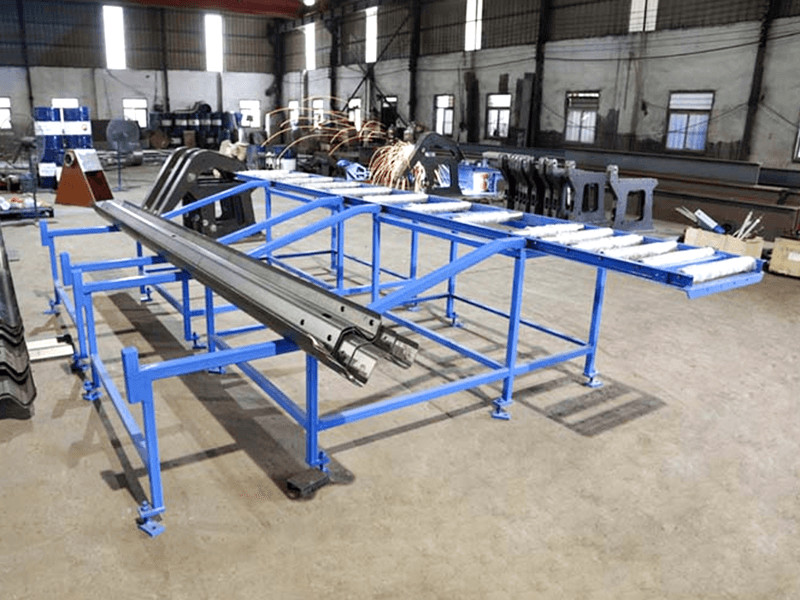

Automatisk palleteringsmaskine: Palletering med robotarm eller hydraulisk skubbeplade, med justerbar stakhøjde (typisk 2,5 meter).
Intelligent kontrolsystem: Industriel PLC berøringsskærm, der integrerer parameterindstilling, fejldiagnose, produktionsstatistik og understøtter IoT-fjernovervågning.
Brancheværdi:
Teknisk effektivitet: En enkelt produktionslinje kan producere op til 5.000 kilometer autoværn årligt, hvilket opfylder behovene for 100 kilometer lang motorvejskonstruktion.
Forbedret sikkerhed: Den præcise bølgeformede struktur gør det muligt for autoværnet at folde sig på en velordnet måde under en kollision, absorbere kinetisk energi og reducere ulykkestilfælde med over 40 %.
Omkostningsoptimering: Sammenlignet med traditionelle segmenterede stemplings- og svejseprocesser sparer det 12 % i materiale og reducerer arbejdsomkostningerne med 60 %.
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.40 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Cr12MoV stål | Vakuum hærdning |
| Hovedaksel | φ95,40Cr | Hærdning og hærdning |
| Dannelse af grupper | 18 | |

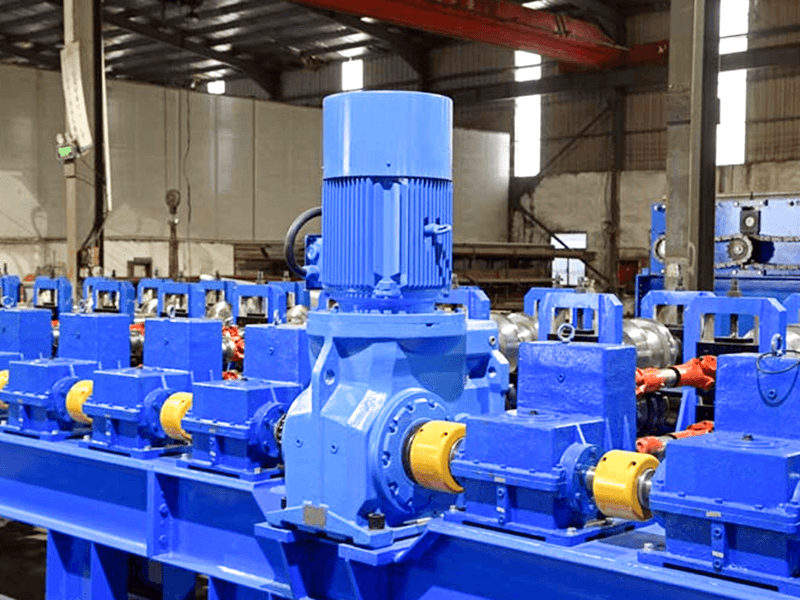

| Hovedmotoreffekt | 45KW, K-serien | |

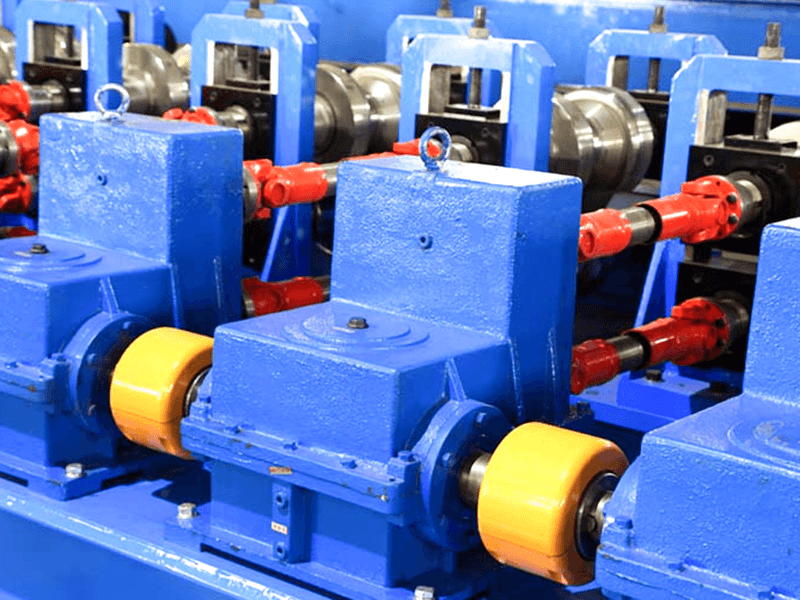

| Hoveddrev gearkasse | X180 (X180 skrueformet gearkasse) | |

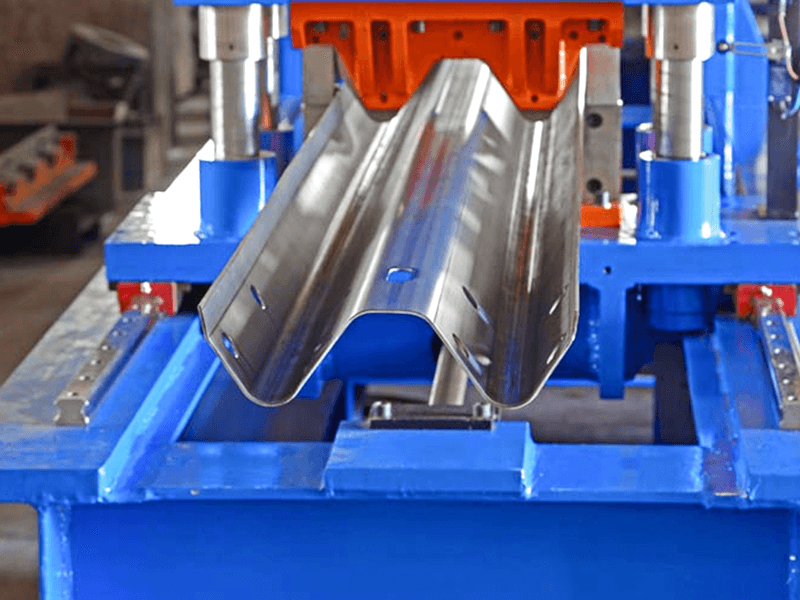

| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 22 KW |
| Hulningstilstand | Hydraulisk stanseanordning | |
| Uncoiler | Last 10-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 5,5 kW |
| Kontrolsystem | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 35 meter | |
| Udstyr Vægt | Omkring 18 ton | |
| Råmaterialetykkelse | 2,0-4,0 mm | Q235 galvaniseret spole |
| Produktionshastighed | 18~20m/min | |
