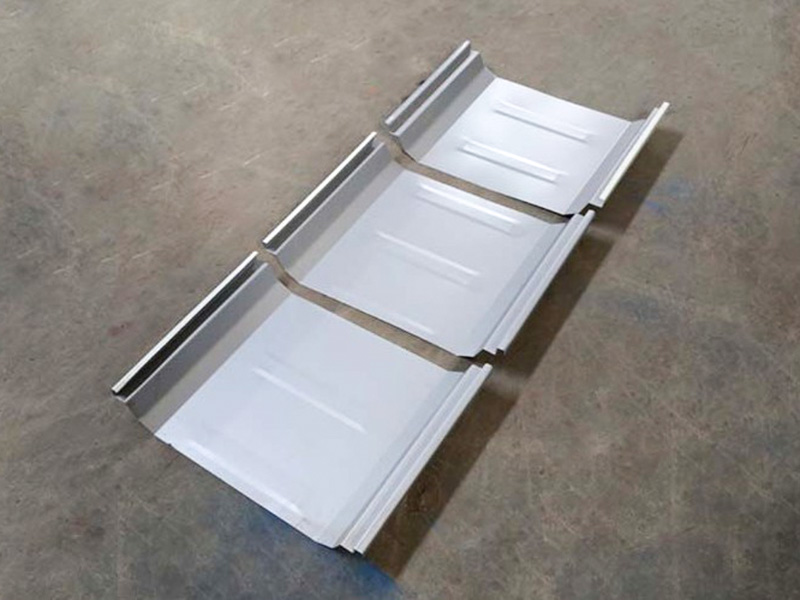

Sammenlignet med den almindelige tagpladerulleformningsmaskine har den stående sømrulleformningsmaskine en mindre kropsstørrelse, men rulleværktøjerne er mere avancerede. For det første kan den stående sømrulleformningsmaskine producere metaltagpaneler af præcoated stål, galvaniseret stål, zink-aluminium/zink-aluminium-paneler og lejlighedsvis aluminiumspaneler. Faktisk producerer den stående sømrulleformningsmaskine skjulte fastgørelseselementer eller skjulte fastgørelsestagpaneler, som er meget populære på det amerikanske marked. På det kinesiske marked kan kunder normalt finde 470 og 820 skjulte fikseringsmaskiner til stående sømrulle, og på det nordamerikanske marked, især på det mexicanske marked, kan man godt lide at navngive dem LR18 / KR18 eller LR24 / KR24 stående sømrulleformemaskiner. Derudover er den mest populære rulleformemaskine til stående søm en 610 led skjult stående søm tagpanel.

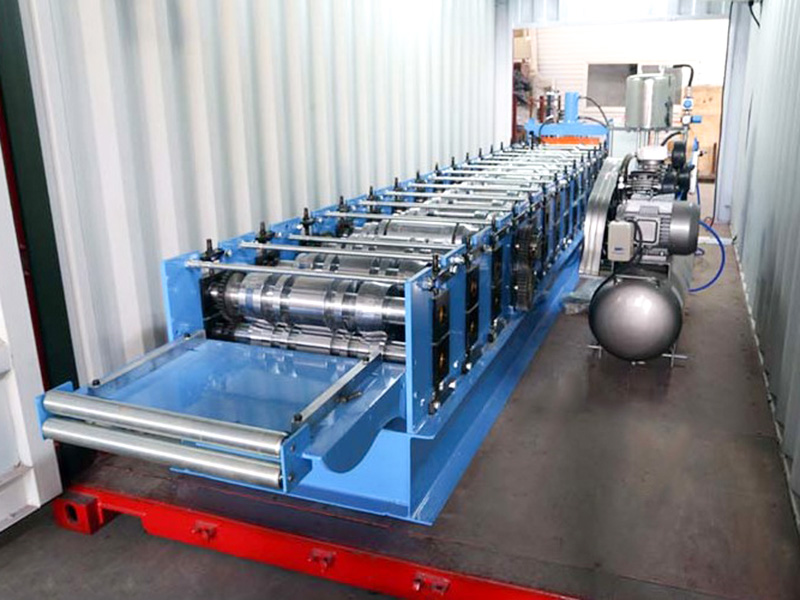

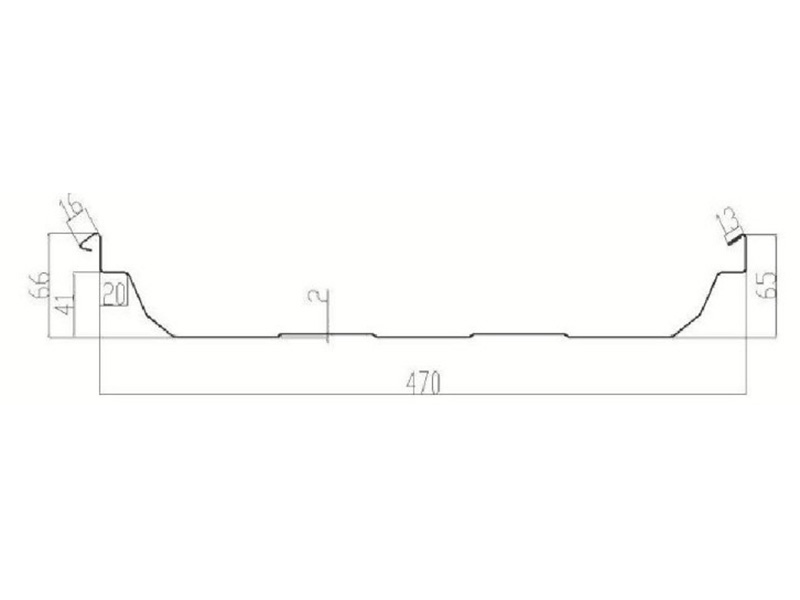

Jiangyin Hailong Machinery Factory er YX66-470 Meget specifik stående sømrulleformningsmaskine Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer YX66-470 Meget specifik stående sømrulleformningsmaskine til salg.
Kernekomponenter omfatter typisk:
Loader/Uncoiler: Indlæser og afvikler metalspolerne.
Styre-/udretningsanordning: Sikrer, at strimlen kommer lige ind i formningsområdet.

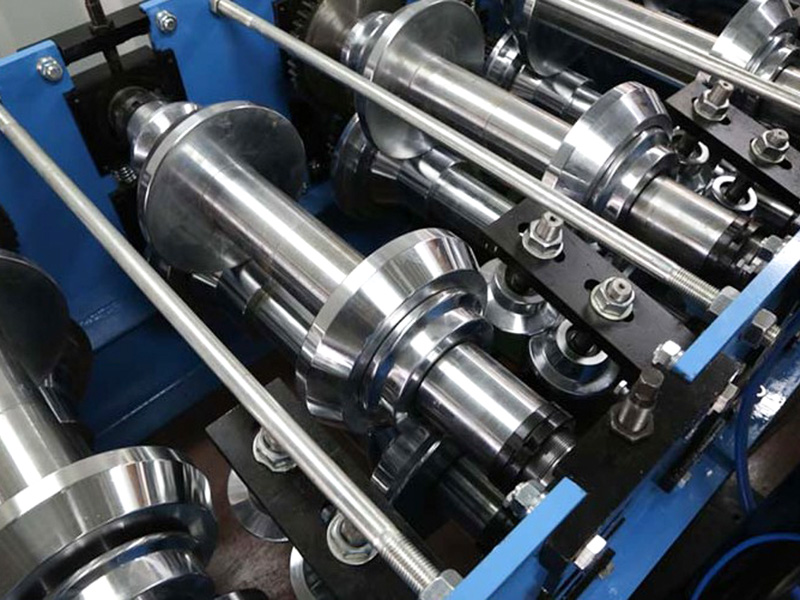

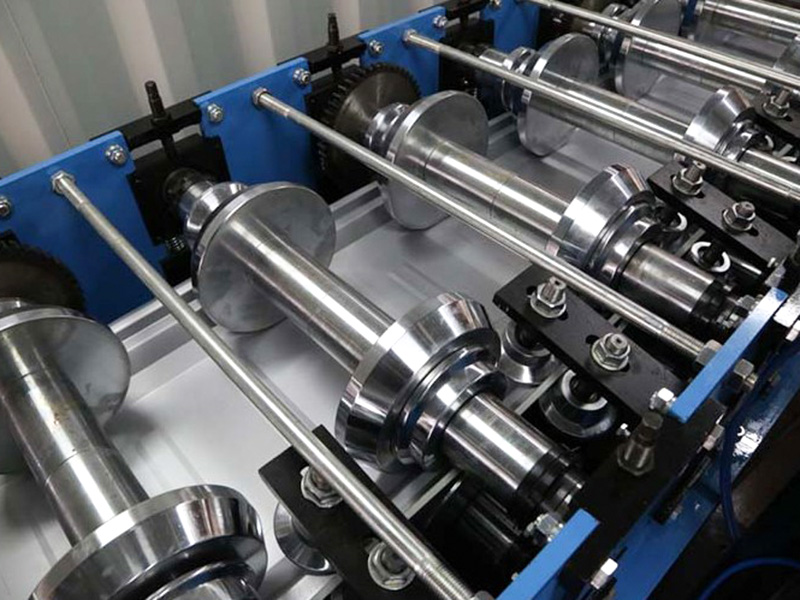

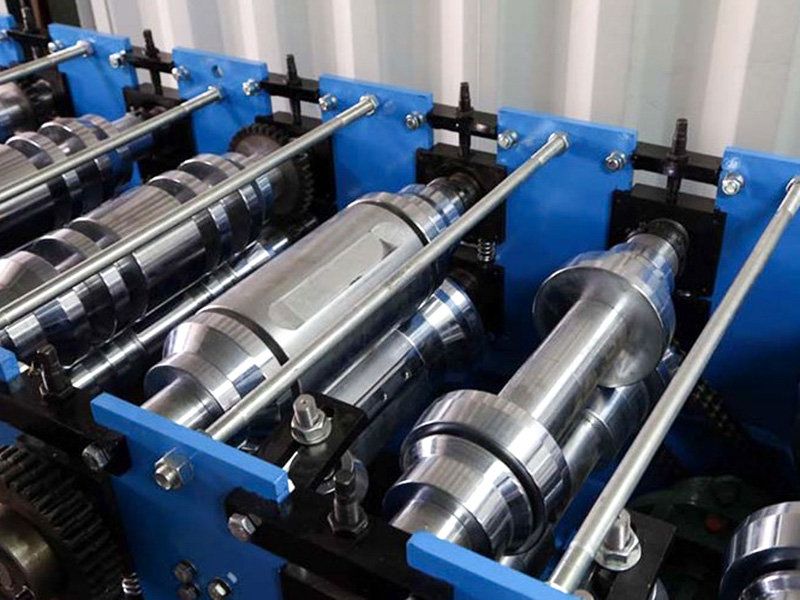

Multi-Stand Rulleformningsramme: Kernekomponenten, hver ramme indeholder et eller flere par øvre og nedre formningsvalser, er ansvarlig for gradvist at bøje metallet.
Stanseenhed: Automatisk hydraulisk stempling og formning. Forskellige matricer kan konfigureres til at opfylde forskellige stemplingskrav.

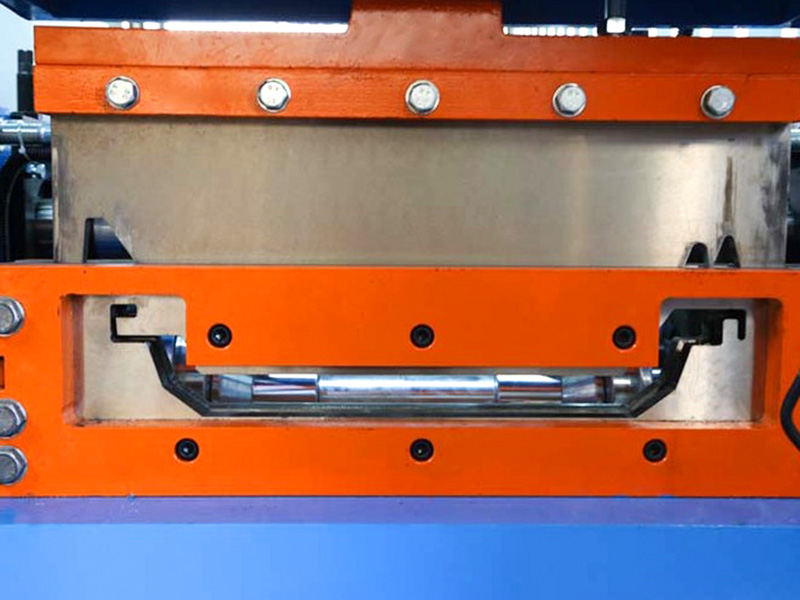

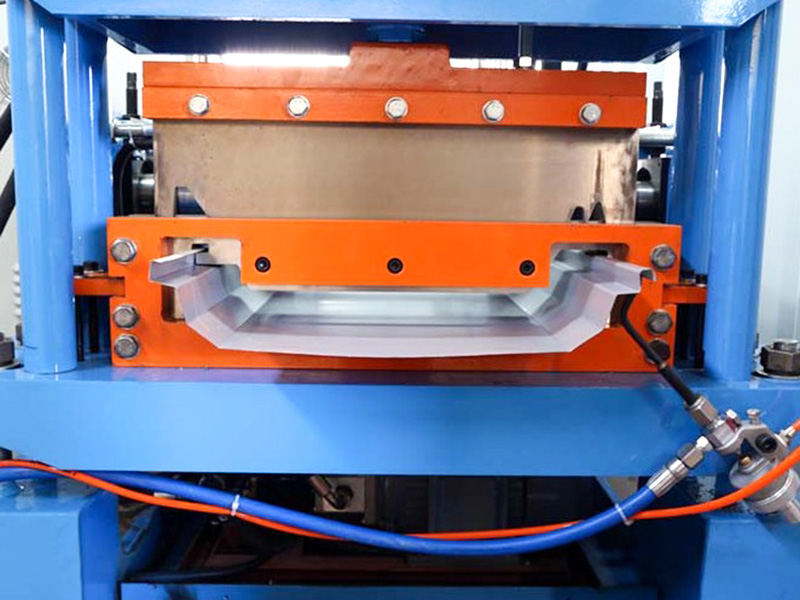

Skæreanordning: Typisk er en hydraulisk flyvende saks eller stopsaks, den skærer pladematerialet præcist til den ønskede længde, mens det fortsætter med at bevæge sig.
Udlednings-/stablingssystem: Opsamler og stabler de formede og afskårne plader.
Kontrolsystem (PLC): Styrer hele produktionslinjens driftshastighed, skærelængde og optælling.
Nøglefunktioner og anvendelser af dette udstyr:
Meget specifik: Valsematricerne er designet baseret på den præcise tværsnitsform og dimensionelle krav til YX36.5-780 bølgeplademateriale, hvilket sikrer nøjagtige slutproduktparametre såsom korrugeringshøjde, korrugeringsstigning og effektiv bredde.
Effektiv produktion: Kontinuerlig drift er mulig, med produktionshastigheder typisk fra 15-30 meter i minuttet eller højere, hvilket gør den velegnet til store projekter.
Materialekompatibilitet: Spoler af forskellige materialer (stål, aluminium) og belægninger (galvaniseret, farvebelagt PVDF/polyester/SMP osv.) kan behandles, med tykkelser typisk fra 0,4 mm til 1,0 mm (afhængigt af udstyrets kapacitet).
Præcis skæring: Udstyret med et højtydende skæresystem skæres hver plade præcist i længden.
Automatiseret kontrol: PLC-systemet muliggør parameterindstilling, driftsovervågning og fejldiagnose, hvilket sikrer nem betjening.
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.45 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Højkvalitets 45# stål | Finbearbejdning, bratkølet, belagt med hård krom |
| Hovedaksel | φ75, 45# Stål | Finbearbejdning, bratkølet |
| Dannelse af grupper | 18 | |
| Hovedmotoreffekt | 7,5KW | |
| Køremetode | Kædetræk | |
| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 4,0KW |
| Skær klinge | Cr12MoV | Quenched, HRC58-62 |
| Uncoiler | Last 5-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 2,2KW |
| Kontrolsystem | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 18 meter | |
| Udstyr Vægt | Omkring 6-ton | |
| Råmaterialetykkelse | 0,4-0,8 mm | Q235 galvaniseret spole |
| Produktionshastighed | 12~15m/min | |
