PV-fliserulleformningsmaskinen er en højautomatiseret, kontinuerlig produktionsfacilitet designet til direkte at forarbejde aluminium-magnesium-manganlegeringsspoler til tagsten med specifikke former og størrelser. Den integrerer en omfattende automatiseret produktionslinje, der integrerer spoleafvikling og nivellering, kontinuerlig koldvalseformning, præcis længdeskæring og stabling af færdige produkter. Kerneproces: Rulleformning Princip: Dette er maskinens kerneteknologi. Den anvender en række præcisionskonstruerede formevalser til kontinuerligt at bøje spolerne af aluminium-magnesium-manganlegering ved stuetemperatur (eller nær stuetemperatur) gennem flere passager, hvorved de gradvist former dem til den ønskede endelige fliseform (såsom korrugeret, trapezformet eller flad kant). Egenskaber: Sammenlignet med varmvalsning eller stempling tilbyder rulleformning høj effektivitet, lave omkostninger, høj materialeudnyttelse og fremragende overfladekvalitet, hvilket gør den særligt velegnet til kontinuerlig produktion af lange produkter.
Jiangyin Hailong Machinery Factory er YX25-820 Let at installere PV-fliserulleformningsmaskine Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer YX25-820 Let at installere PV-fliserulleformningsmaskine til salg.
Vigtigste fordele:
Effektiv produktion: Kontinuerlig rulleformning giver høj hastighed og output.
Stabil kvalitet: Automatiseret kontrol sikrer ensartet produktform og dimensioner.
Beskyttelse af PV-moduler: Koldbøjningsprocessen eliminerer den potentielle indvirkning af høje temperaturer på PV-modulets ydeevne; kabinettet af aluminium-magnesium-manganlegering giver stærk fysisk beskyttelse af modulerne.
Æstetik og vandtætning: De dannede tegl giver fremragende tagdækning og strukturel vandtætning.
Letvægt: Aluminiumslegeringsmaterialet gør hele PV-teglsystemet let og reducerer kravene til tagkonstruktioner.

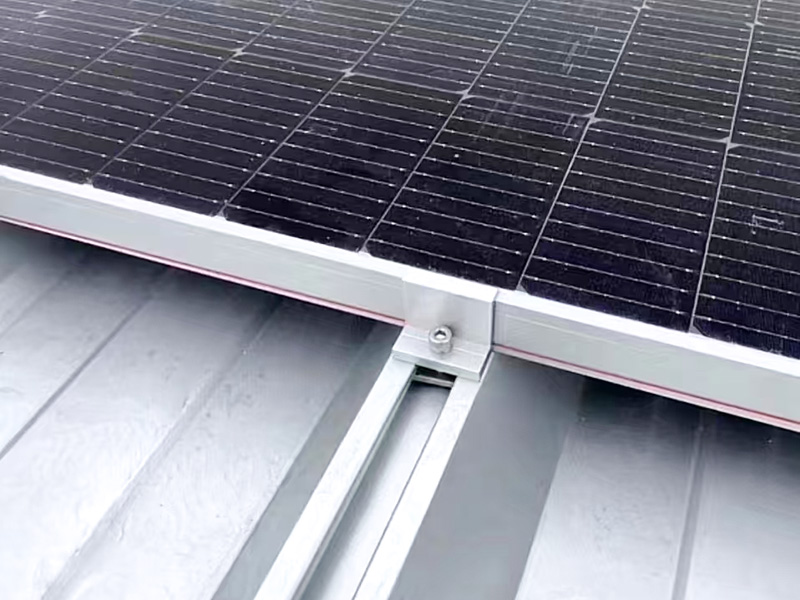

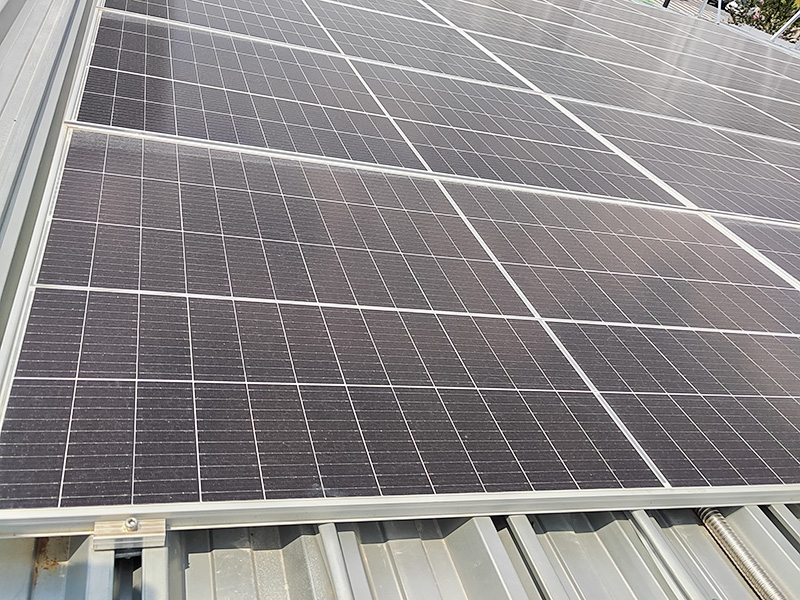

Nem installation: De færdige fliser kan installeres på stedet ligesom traditionelle metalfliser, hvilket væsentligt forenkler den traditionelle komplekse proces med "installation af beslag på taget og derefter installation af PV-paneler", hvilket sparer arbejdskraft og tid.
Produktionsproces:
Afrulning og nivellering: Aluminiumslegeringsrullen afvikles og nivelleres for at eliminere krølningsspænding og sikre, at et fladt materiale kommer ind i formningssektionen.
Materialeføring: Materialet føres jævnt og præcist ind i formningsenheden.

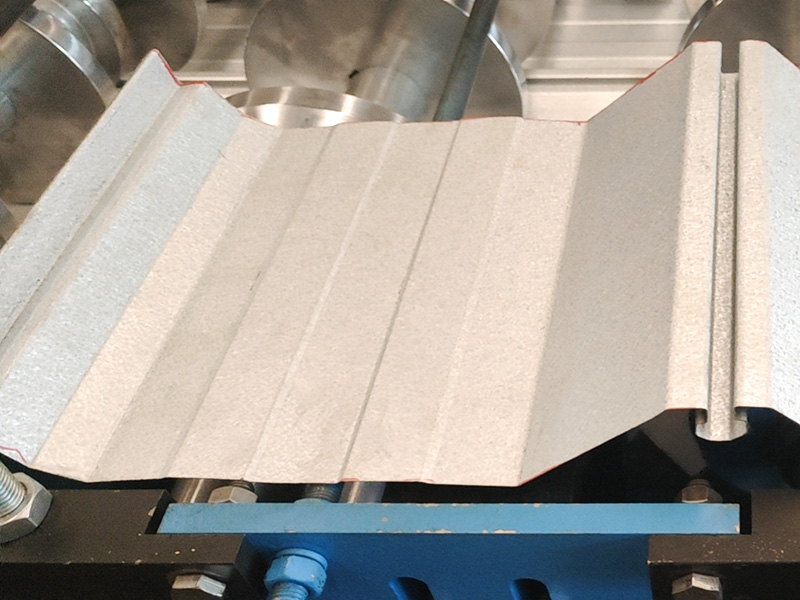

Kontinuerlig koldvalseformning: Materialet passerer gennem flere sæt omhyggeligt arrangerede formningsvalser. Hvert sæt ruller påfører materialet en bestemt bøjningskraft, der gradvist former det til den endelige fliseprofil. Dette er kernekomponenten i udstyret.
Tilskæring/Dimensjonering: Kontinuerligt formet flisemateriale skæres præcist til den ønskede længde. Hydrauliske sakse eller servosakse er almindeligt anvendte.

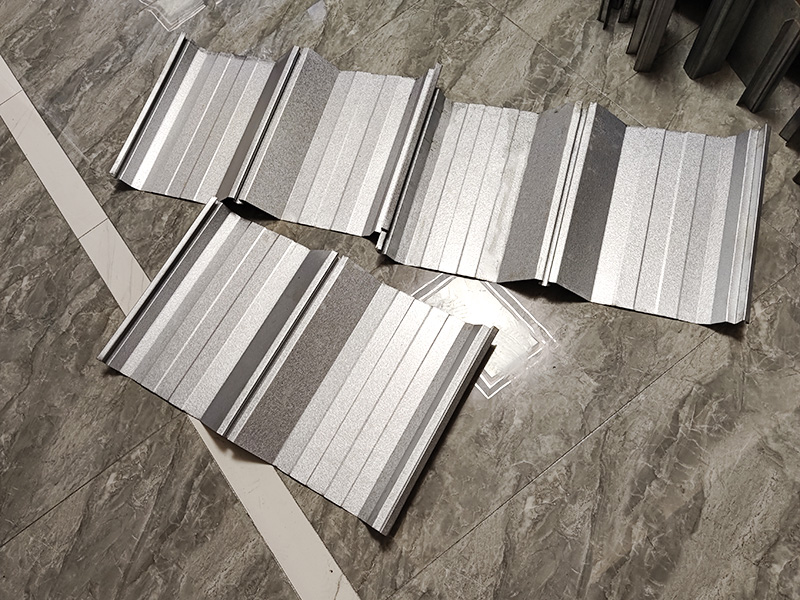

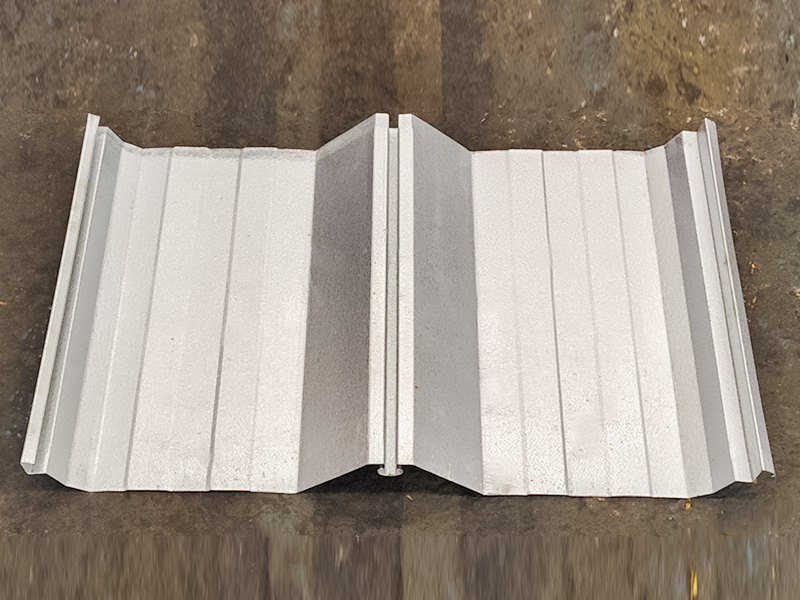

Stabling/indsamling: Afskårne færdige PV-fliser stables automatisk pænt til emballering og forsendelse.
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.36 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Højkvalitets 45# stål | Finbearbejdning, bratkølet |
| Hovedaksel | φ75, 45# Stål | Finbearbejdning, bratkølet |
| Dannelse af grupper | 20 | |
| Hovedmotoreffekt | 11KW | |
| Køremetode | Kædetræk | |
| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 4 KW |
| Skær klinge | Cr12MoV | Quenched, HRC58-62 |
| Uncoiler | Last 5-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 2,2 KW |
| Kontrolsystem | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 20 meter | |
| Udstyr Vægt | Omkring 11 ton | |
| Råmaterialetykkelse | 0,4-0,8 mm | Q235 galvaniseret spole |
| Produktionshastighed | 15m-18/min | |
