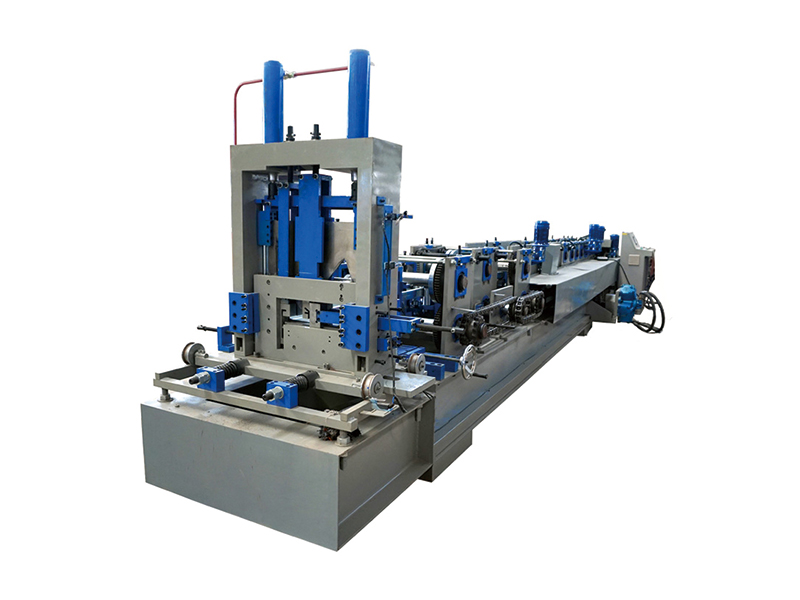

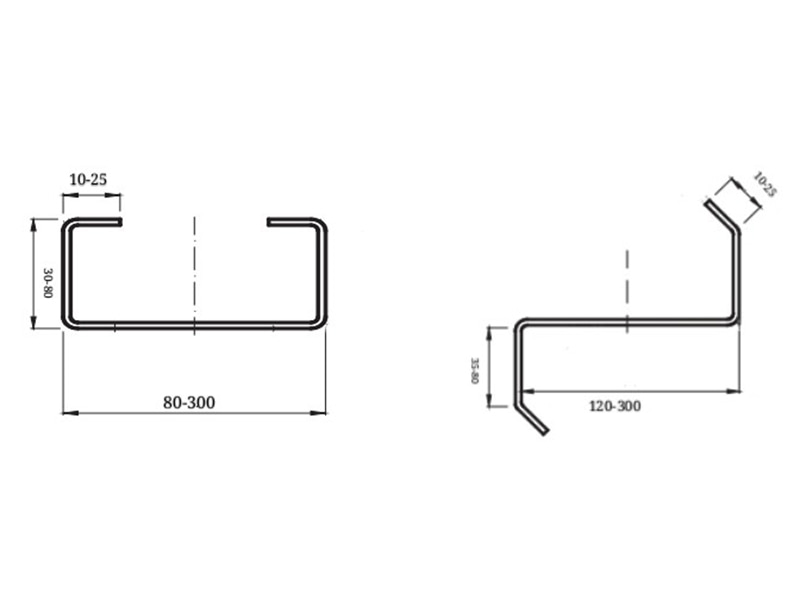

CZ Purlin Roll Forming Machine er en højautomatiseret industriel maskine specielt designet til effektiv og kontinuerlig produktion af C/Z-sektions purlins. Det er meget udbredt i stålkonstruktioner, især i langspændte tag- eller vægsystemer, der kræver højere bæreevne og stabilitet. Den fuldautomatiske 80-300 type CZ Purlin Roll Forming Machine er en specialiseret maskine med mere avanceret teknologi og en mere kompleks formningsproces. Den er designet specielt til produktion af højtydende CZ-sektions komposittråde. Ved hjælp af en højautomatiseret koldvalsningsproces (eventuelt kombineret med in-line-sammenføjningsteknologi), bearbejder den kontinuerligt stålbånd til forskellige CZ-profiler med en totalhøjde fra 80 mm til 300 mm. Dens kerneværdi ligger i dens evne til effektivt og masseproducere højstyrke, højstabile riller, der kræves til konstruktion med lang spændvidde og tung belastning. Det er et vigtigt stykke udstyr i high-end stålkonstruktionsfremstilling. Imidlertid er dens tekniske vanskeligheder og omkostninger generelt højere end dem for standard C-sektions båndformningsmaskiner.
Jiangyin Hailong Machinery Factory er 80-300 Type CZ Purlin rulleformemaskiner Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer 80-300 Type CZ Purlin rulleformemaskiner til salg.
I lighed med C-type maskinen betyder dette, at udstyret har fuldautomatiske funktioner:

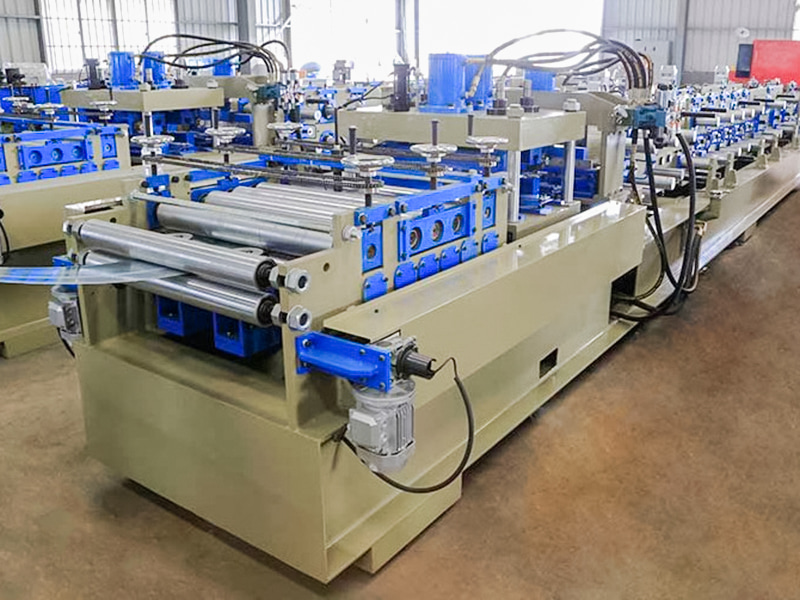

Automatisk fremføring af spole: Stålspolen afvikles automatisk, nivelleres og føres ind i formningslinjen.

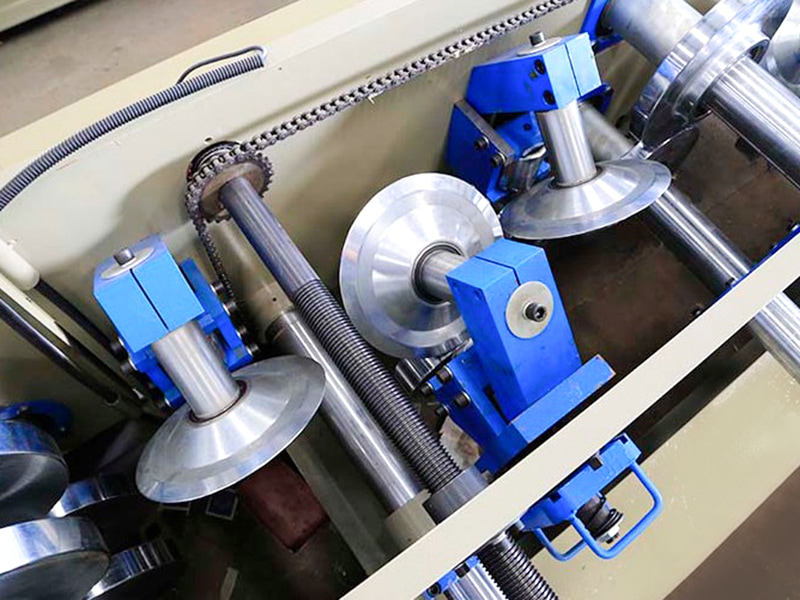

Automatisk rulleformning: Programstyret, multi-pass præcisionsvalsning.
Automatisk skæring i længden: Højhastigheds flyvende save eller hydrauliske sakse udfører præcis skæring i kontinuerlig bevægelse, hvilket sikrer uafbrudt produktion.

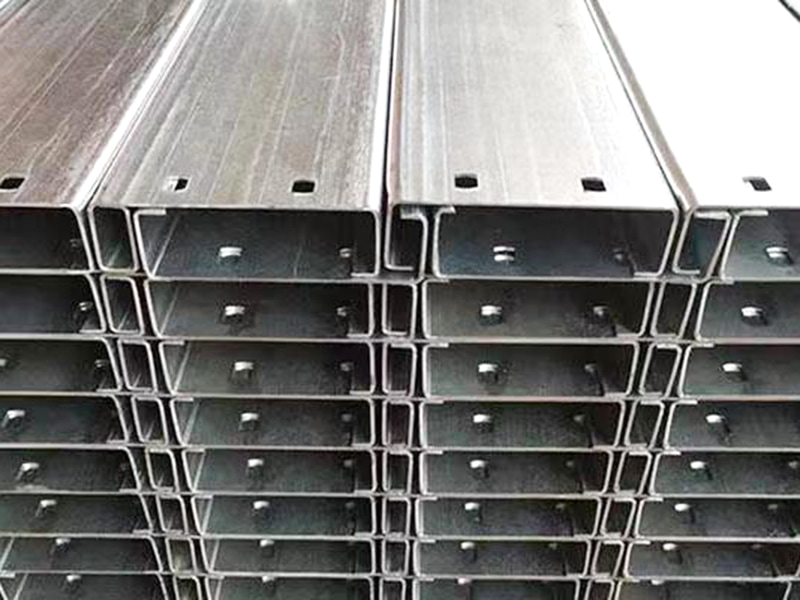

Automatisk afladning/stabling: Færdige produkter transporteres automatisk, tælles og stables pænt.

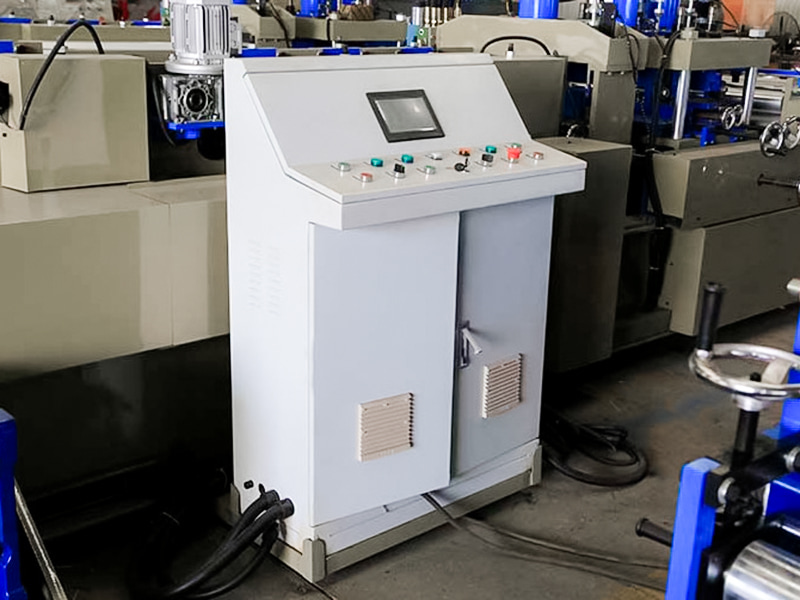

PLC Intelligent Control: Parametre (specifikationer, længde, mængde, hulpositioner osv.) indstilles via berøringsskærmen, og systemet udfører og overvåger automatisk hele processen.
Fordele:

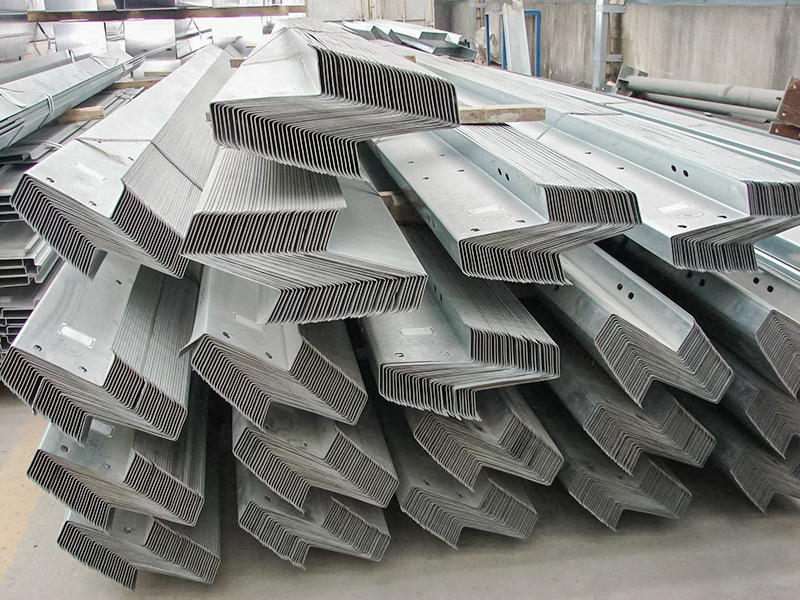

Fremragende strukturel ydeevne: De producerede CZ-ringe tilbyder styrke og stabilitet, der langt overstiger den for enkelt C-type-ringe.
Løsning med lang spændvidde: En nøglekomponent til omkostningseffektiv konstruktion med lang spændvidde.
Høj produktionseffektivitet: Fuldt automatiseret kontinuerlig produktion opfylder krav til store mængder.
Høj præcision og konsistens: PLC-kontrol sikrer dimensionel nøjagtighed og ensartet kvalitet.
Høj materialeudnyttelse: Kontinuerlig produktion reducerer spild. Fleksibilitet (relativ): En enkelt maskine kan producere CZ-garn med varierende specifikationer inden for dets nominelle område (80-300 mm højde) ved at udskifte rullemuffer og foretage justeringer (bemærk: at udskifte formen er en betydelig opgave).
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.40 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Cr12Mo1V1 | Vakuum hærdning |
| Hovedaksel | φ90,40Cr | Hærdning og hærdning |
| Dannelse af grupper | 20 | |
| Hovedmotoreffekt | 25KW, Inv | |
| Hoveddrev gearkasse | K107 (K107 spiralgearkasse) | |
| Køremetode | 1,2 tommer dobbeltkædedrev | |

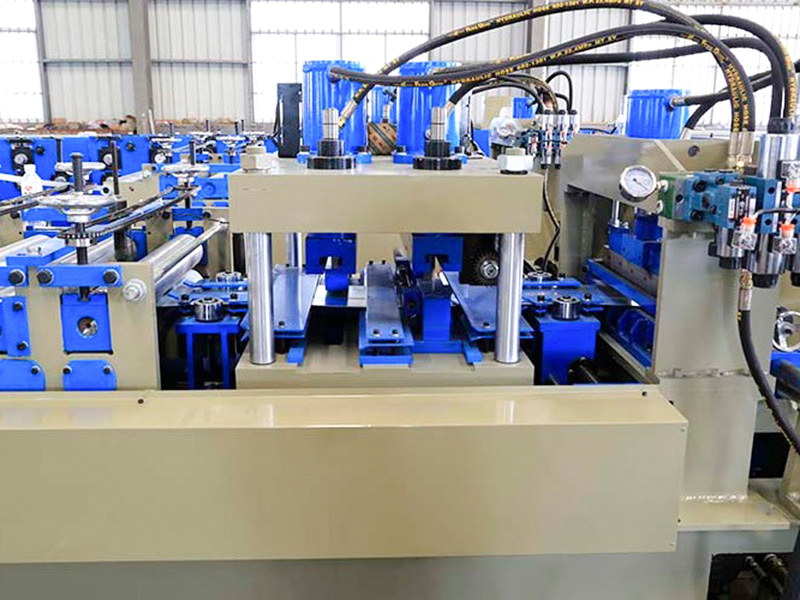

| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 11KW |

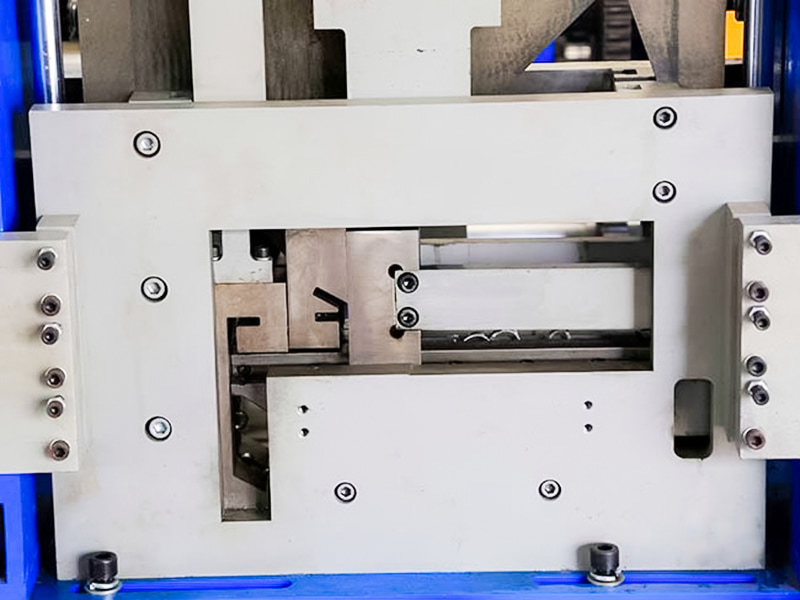

| Hulningstilstand | Hydraulisk stansning | |
| Uncoiler | Last 5-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 2,2KW |
| Kontrolsystem | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 25 meter | |
| Udstyr Vægt | Omkring 12 ton | |
| Råmaterialetykkelse | 3,0 mm | Q235 galvaniseret spole |
| Råvarebredde | 175 mm ~ 480 mm | |
| Produktionshastighed | 25~30m/min | |
