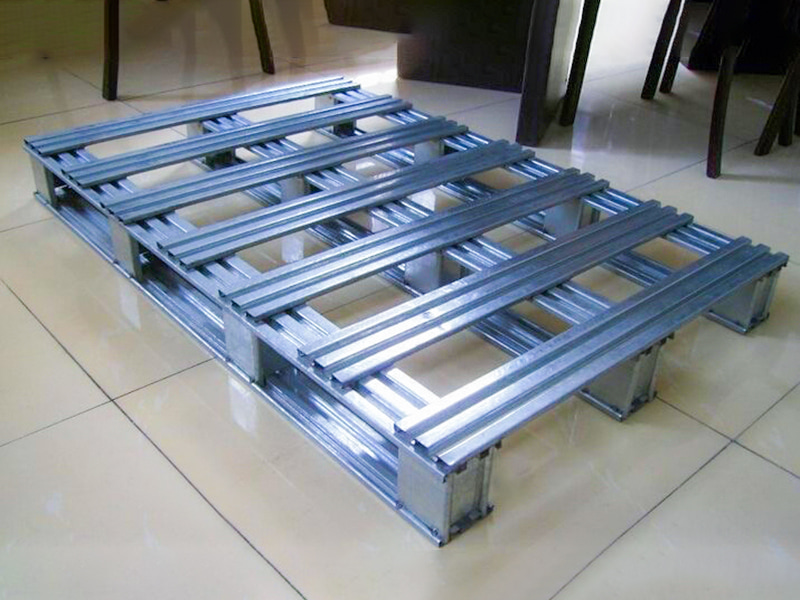

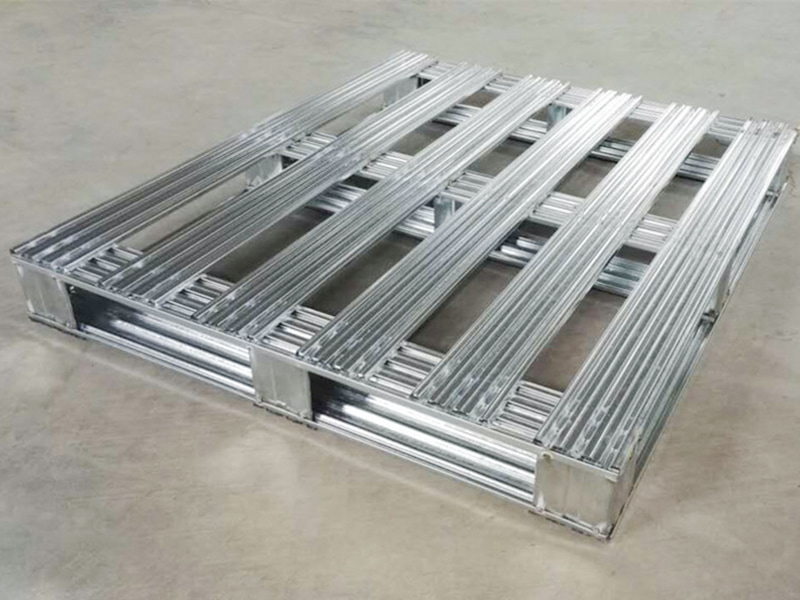

Pallet Profile Roll Forming Machine er et intelligent rulleudstyr, der er specielt brugt til fremstilling af kernekomponenterne i stålpaller i logistik- og lagersystemer. Den koldbøjer kontinuerligt højstyrkestålspoler (Q235/Q345, tykkelse 1,0-2,0 mm) til standardiserede profiler såsom søjler, bjælker og panelforstærkninger gennem flere højstyrkevalser, hvilket opnår høj bæreevne, lang levetid og modulær hurtig samling af paller.
Jiangyin Hailong Machinery Factory er Palleprofilrulleformningsmaskine Leverandør i Kina. Med over 1200 kunderelationer betjener vi mange industrier med specialfremstillet rulleformningsudstyr, leverer Palleprofilrulleformningsmaskine til salg.
Kernefunktioner og tekniske funktioner:
(1). Super stærk bærende struktur
Panelforstærkning: Ω-formede korrugerede ribber (højde 15-25 mm), hvilket øger panelets bøjningsstivhed med 300%.
Bjælkelås: selvlåsende svalehalerilledesign, plug-in udtræksmodstand ≥5kN (ingen svejsning/bolte påkrævet).
(2). Højeffektiv anti-korrosionsproces
Grundmateriale: varmgalvaniseret stålplade (zinklag ≥80μm)
Online elektrostatisk sprøjtning epoxy belægning (tykkelse ≥60μm), saltspray korrosionsbestandighed ≥1000 timer.
(3). Intelligent fleksibel produktion
Hurtigt rulleskiftsystem: Skift af pallespecifikationer (1200×800/1200×1000 mm) tager kun 20 minutter.
Laserkodningsmærkning: automatisk gravering af belastningsniveau (A/B/C niveau) og produktionsbatch QR-kode.
Udstyrets kernesystemsammensætning:
Hydraulisk uncoiler: hydraulisk ekspansionsleje belaster 5 tons stålspoler, EPC-korrektionsnøjagtighed ±0,3 mm.

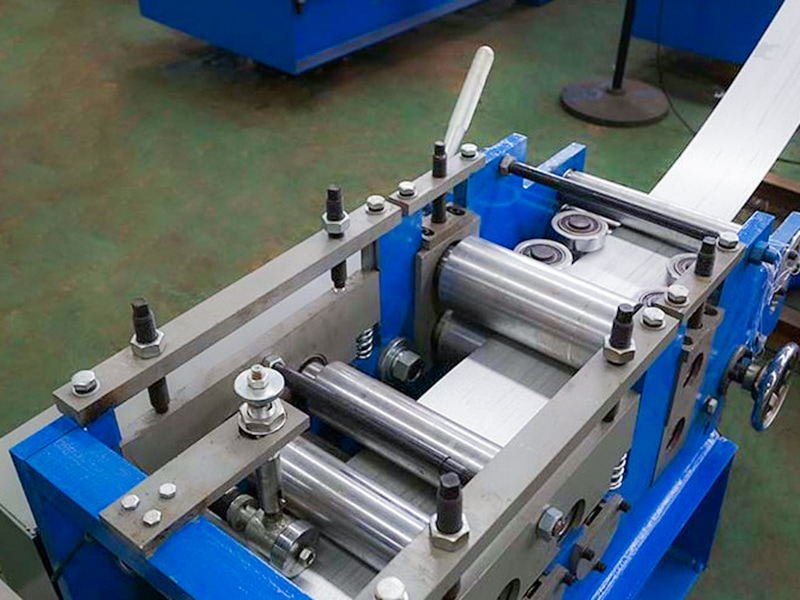

Højstyrke nivelleringsmaskine: 9 ruller udretter 2,0 mm tykke plader for at eliminere seglbøjning (rethed ≤1 mm/m).

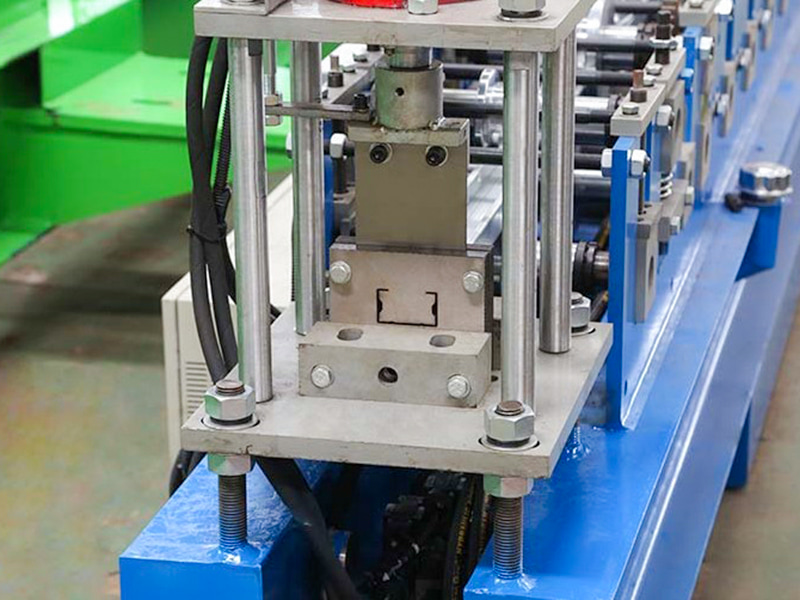

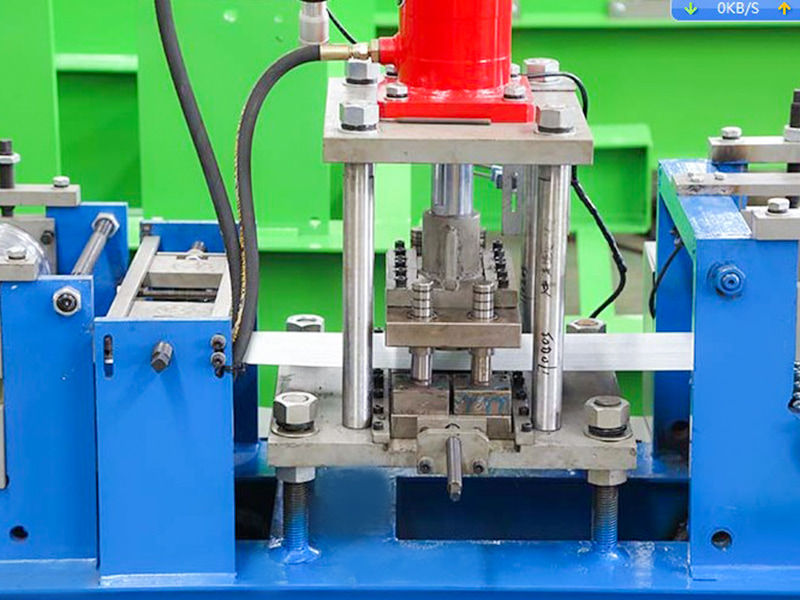

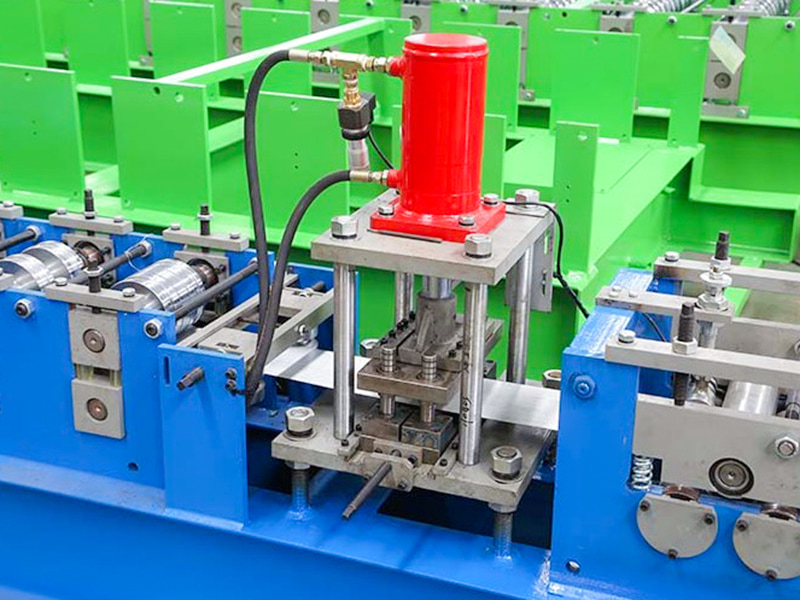

Præcisionsstanseenhed: Servo-stansning synkroniserer stansning:
• Søjleforbindelseshuller (Φ12 ± 0,1 mm)
• Gaffeltruck huller (100×50 ± 0,2 mm).

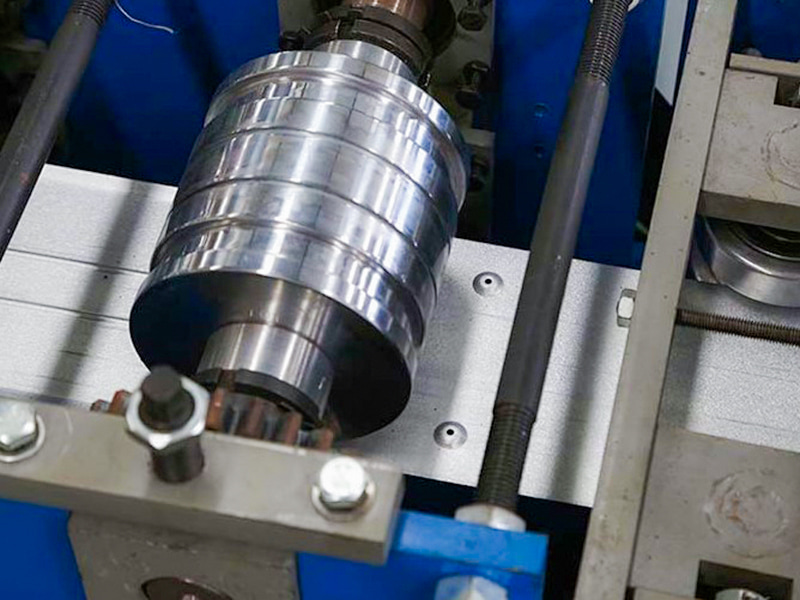

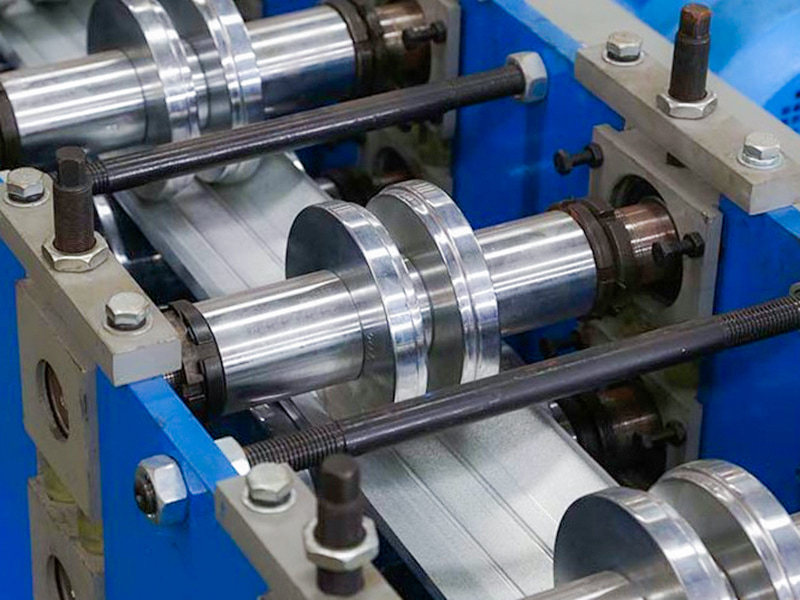

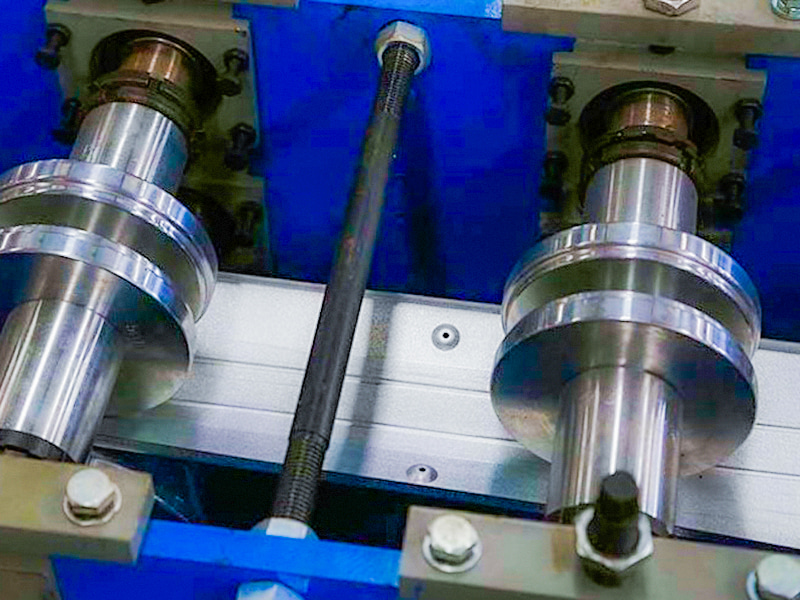

Sammensatte sektionsformningsmaskine (kernemodul): 18-22 sæt hårdmetalvalser (SKD11), der udfører trin-for-trin presning
Online elektrostatisk sprøjtning: Pulvergenvindingsgrad ≥ 98%, coatinghærdningstemperatur 200°C ± 5°C (vedhæftningsgrad 0).
Servo skåret i længden: Flyvende savskæring (snithældning ≤ 0,5°), længdeområde 0,5-2,5 m (tolerance ± 0,3 mm).
Intelligent palleteringsrobot: Identificerer visuelt profiltyper og sorterer og stabler (søjler/bjælker/paneler i separate lagre.
Digital Twin Kontrolsystem: Realtidsovervågning af rulletryk og temperatur, forudsiger vedligeholdelsescyklusser og opretholder en nedetidsrate på ≤ 0,5 %.
Industrianvendelsesværdi:
Omkostningsreduktion og effektivitetsforbedring: Single-line produktionskapacitet når 50-80 meter i minuttet, 15 gange hurtigere end svejseprocesser, hvilket reducerer produktionsomkostningerne med 40%.

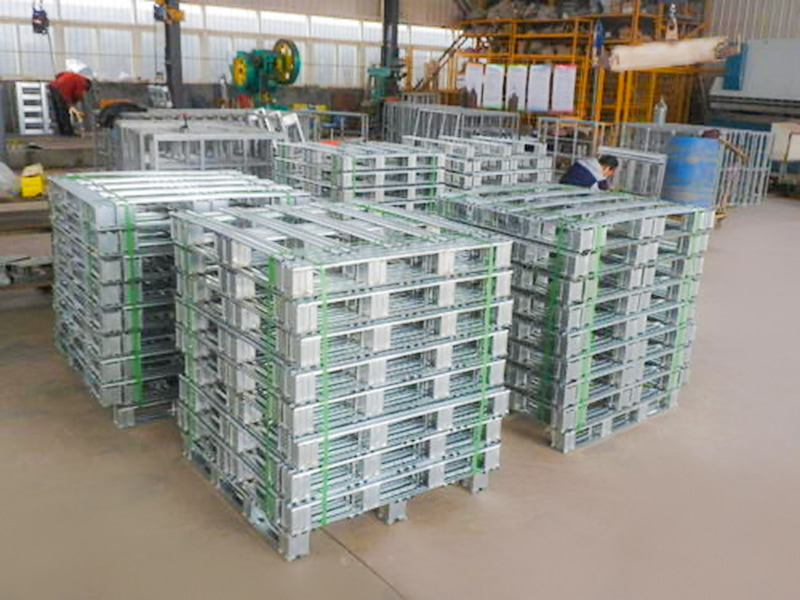

Pladsoptimering: Indbyggeligt design (tomme paller kan stables ≥ 5 lag), hvilket sparer 60 % i lagerplads.
| Tekniske parametre | ||
| Vare | Parameter | Bemærkning |
| Maskinens base | National Standard No.40 I-Beam Steel | Overordnet svejsestruktur |
| Rulle materiale | Cr12MoV Stål | Vakuum hærdning |
| Hovedaksel | φ75,40Cr | Hærdning og hærdning |
| Dannelse af grupper | 20 | |
| Hovedmotoreffekt | 18,5KW, K-serien | |
| Hoveddrev gearkasse | Kæde & Gear | |
| Afskæringstilstand | Hydraulisk afskæring | Hydraulisk stationsmotoreffekt er 22 KW |
| Hulningstilstand | Hulningsanordning | |
| Uncoiler | Last 5-ton, med læsseplatform | Hydraulisk stationsmotoreffekt er 2,2 KW |
| Control System | Siemens/Schneider PLC | |
| Hydrauliksystem | BeiJin Huade Mærke | |
| Samlet længde af produktionslinje | Omkring 28 meter | |
| Udstyr Vægt | Omkring 8-ton | |
| Råmaterialetykkelse | 1,0-2,0 mm | Q235 galvaniseret spole |
| Produktionshastighed | 156~20m/min | |
